Введение в оптоволоконные перемычки
Оптоволоконная перемычка (также известная как оптоволоконный разъем) означает, что на обоих концах оптического кабеля установлены разъемы для обеспечения оптического активного соединения;Один конец с заглушкой называется оптоволоконным пигтейлом.
Оптоволоконная перемычка используется для подключения устройства к оптоволоконной линии связи.Обладая толстым защитным слоем, он обычно используется для соединения между оптическим конечным устройством и клеммной коробкой.
Пигтейл также называют проводом с косичкой, только один конец имеет разъем, а другой конец представляет собой сломанный конец жилы оптоволоконного кабеля, соединенный с другим сердечником оптоволоконного кабеля сваркой, часто появляется в клеммной коробке оптоволокна, используемой для соедините оптоволоконный кабель и оптоволоконный приемопередатчик (между соединителем, перемычкой и т. д.).
Оптоволоконный соединитель представляет собой съемное (активное) соединительное устройство между оптическим волокном и оптическим волокном, которое представляет собой прецизионную стыковку двух торцевых поверхностей оптического волокна, так что выход световой энергии передающего оптического волокна может быть соединен. к принимающему оптическому волокну в максимальной степени и минимизировать воздействие на систему за счет его участия в оптической линии связи, что является основным требованием к оптоволоконному разъему.В определенной степени оптоволоконные разъемы также влияют на надежность и производительность системы оптической передачи.

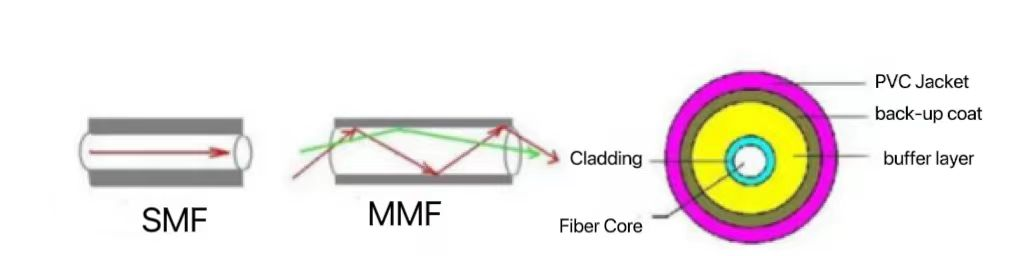

Оптоволоконный патч-корд/кабель аналогичен коаксиальному кабелю, за исключением того, что в нем нет сетчатого экрана.В центре находится стеклянный сердечник, через который проходит свет.
В многомодовом волокне диаметр сердцевины составляет от 50 до 65 мкм, что примерно соответствует толщине человеческого волоса.Диаметр сердцевины одномодового волокна составляет 8–10 мкм.Сердечник окружен стеклянной оболочкой с более низким показателем преломления, чем у сердцевины, чтобы удержать волокно внутри сердцевины.Снаружи находится тонкая пластиковая оболочка для защиты конверта.
1. Классификация оптоволоконных перемычек
Волоконные перемычки в соответствии с различными средами передачи можно разделить на обычные одномодовые и многомодовые оптоволоконные перемычки на основе кремния, а в качестве среды передачи есть и другие оптоволоконные перемычки, такие как пластик;

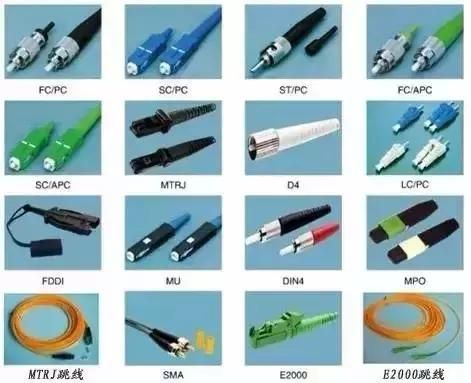

В зависимости от структуры разъема его можно разделить на: перемычку FC, перемычку SC, перемычку ST, перемычку LC, перемычку MTRJ, перемычку MPO, перемычку MU, перемычку SMA, перемычку FDDI, перемычку E2000, перемычку DIN4, перемычку D4 и скоро.Обычные оптоволоконные перемычки также можно разделить на FC-FC, FC-SC, FC-LC, FC-ST, SC-SC и SC-ST.
Одномодовое волокно: общая перемычка волокна показана желтым цветом, а разъем и защитная оболочка — синим;Дальность передачи большая.
Многомодовое волокно: общие перемычки волокна обозначены оранжевым цветом, некоторые — серым, а разъем и защитная крышка — бежевым или черным;Дальность передачи небольшая.
2. Меры предосторожности при использовании оптоволоконных перемычек
Длина волны оптических модулей приемопередатчика на обоих концах оптоволоконной перемычки должна быть одинаковой, то есть оптические модули на обоих концах оптического волокна должны иметь одинаковую длину волны, и простой способ отличить их — иметь одинаковый цвет оптических модулей.
Оптическое волокно не следует чрезмерно сгибать и скручивать при использовании, что приведет к увеличению затухания света во время передачи.
После использования оптоволоконной перемычки разъем оптоволоконного кабеля необходимо защитить защитной крышкой.Пыль и масло повредят муфту оптоволокна.Если оптоволоконный разъем загрязнен, его можно очистить ватной палочкой, смоченной спиртом, иначе это ухудшит качество связи.
1. Перед использованием керамическую вставку оптоволоконной перемычки и торцевую поверхность вставки необходимо протереть спиртом и впитывающей ватой.
2, минимальный радиус изгиба оптического волокна составляет менее 30 мм.
3. Защитите сердечник и торцевую поверхность сердечника, чтобы предотвратить повреждение и загрязнение, и вовремя наденьте пылезащитный колпачок после разборки.
4. Не смотрите прямо на торец оптического волокна во время передачи лазерного сигнала.
5. При повреждении техногенных и других непреодолимых факторов поврежденную оптоволоконную перемычку следует своевременно заменить.
6. Волоконно-оптическая сеть или система неисправны, вы можете использовать метод устранения неисправностей для проверки по одному.При проверке или устранении неисправности перемычки вы можете сначала выполнить проверку включения-выключения.Обычно вы можете использовать видимую лазерную указку, чтобы осветить всю оптоволоконную линию.Или дополнительно используйте прецизионный прибор для возврата вносимых потерь в оптоволокне для проверки его индикаторов, индикаторов в пределах допустимого диапазона, индикация перемычки нормальна, в противном случае она не сертифицирована.
3. Особенности оптоволоконных перемычек
1. Низкие вносимые потери
2. Хорошее повторение
3. Высокие возвратные потери
4. Хорошая производительность межблочного соединителя.
5. Хорошая температурная стабильность.
6. Высокая прочность на растяжение.

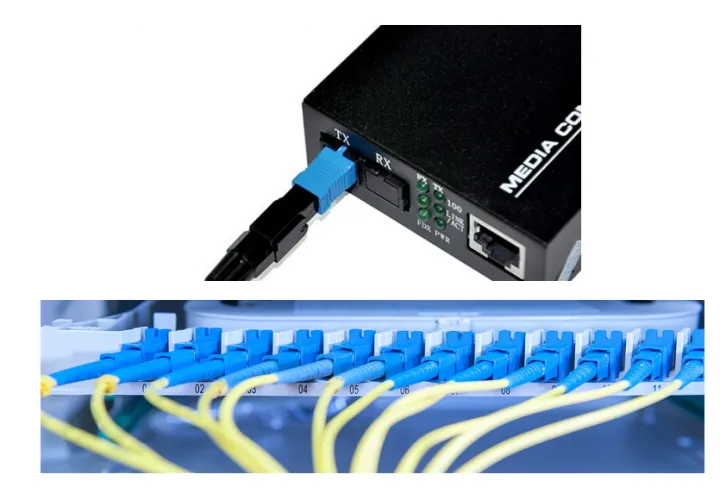

4. Применение оптоволоконной перемычки
Волоконно-оптические перемычки широко используются в: комнатах связи, оптоволокне для дома, локальной сети, оптоволоконном датчике, волоконно-оптической системе связи, оборудовании для передачи оптоволоконных соединений, боевой готовности национальной обороны и так далее.Он подходит для сети кабельного телевидения, телекоммуникационной сети, компьютерной оптоволоконной сети и оптического испытательного оборудования.
5. Выберите перемычки оптоволокна.
Типы оптоволоконных перемычек: ST-ST, SC-SC и ST-SC.
В зависимости от типа волокна различают в основном одномодовое и многомодовое волокно.
Длина перемычки может быть 0,5м, 1м, 2м, 3м, 5м, 10м и т.д.
В зависимости от материала наружного покрытия кабеля можно разделить на обычный тип, обычный огнестойкий тип, безгалогенный тип с низким дымовыделением (LZSH), безгалогенный огнестойкий тип с низким дымовыделением.
В соответствии с классом пожаробезопасности здания и требованиями к огнестойкости материала интегрированная система электропроводки должна принять соответствующие меры.
Для прокладки кабелей или оптических кабелей в пожароопасных помещениях и шахтах зданий следует применять огнестойкие кабели и оптические кабели;
В больших общественных местах следует использовать огнестойкие, малодымные, малотоксичные кабели или оптические кабели;
Между соседним оборудованием или между соединениями следует использовать огнестойкое электропроводное оборудование.
6. Как проверить пригодность оптоволоконной перемычки
Используя прибор для измерения вносимых потерь, сначала с помощью светового пера проверьте, пропускает ли перемычка свет, и убедитесь, что волокно не повреждено.Общие показатели теста несущего класса: вносимые потери менее 0,3 дБ, обратные потери более 45 дБ.
Тест производительности оптоволоконной перемычки делится на:
1. Обнаружение оптических характеристик
Включая тест на обратные потери/вносимые потери, испытательный прибор может использовать встроенный тестер обратных потерь/вносимых потерь FibKey 7602.
2. Завершение проверки геометрии.
Параметры теста включают радиус кривизны, смещение вершины, высоту волокна и т. д. Тестовым инструментом является интерферометр, и многие люди используют для тестирования NorlandAC/NC3000 или CC6000.В частности, интерферометр CC6000 используется все большим количеством заводов из-за его превосходных показателей стоимости.
3. Проверьте наличие царапин на концах оптического волокна.
Использование оптоволоконной лупы для наблюдения, например, на многих заводах для проверки используется FibView FV-400PA.Прибор дает максимально четкое изображение и чрезвычайно прост в эксплуатации.Есть также клиенты, использующие переменную лупу FibKey-5600 для тестирования. Набор инструментов с 400-кратным, 200-кратным и 80-кратным увеличительным стеклом в одном позволяет четко и удобно наблюдать за торцевой поверхностью оптического волокна и торцевой поверхностью сердечника.Конечно, вы также можете использовать соответствующее программное обеспечение для автоматических проверок.
4. Испытание оптического волокна на растяжение
Проверьте натяжение, которое может выдержать оптоволоконный разъем.
5. Эксперимент с температурой окружающей среды
Вам необходимо проверить рабочие характеристики оптоволоконных разъемов при различных температурах окружающей среды.
7. Распространенные применения оптоволоконных перемычек

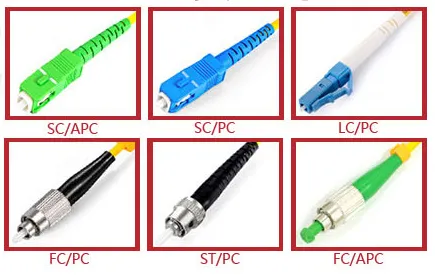

Интерфейсы оптоволоконных перемычек распространены: FC, SC, ST, PC, APC и LC.Оптоволоконная перемычка разъема FC в основном используется для распределительного шкафа, а оптоволоконная перемычка разъема SC чаще всего используется для коммутатора-маршрутизатора.Кроме того, существуют MTRJ, MPO, MU, SMA, FDDI, E2000, D4 и другие типы волоконно-оптических интерфейсов.
Оптоволоконный порт-перемычка
Разъем оптоволоконной перемычки — это проблема, которую пользователи должны учитывать при покупке оптоволоконных перемычек.Понимание значения различных оптоволоконных перемычек может помочь пользователям быстрее находить нужные продукты.
Оптоволоконная перемычка Fibre Channel
Способ внешнего усиления – металлическая втулка, способ крепления – талреп.Разъемы FC обычно используются в телекоммуникационных сетях, а к адаптеру прикручивается гайка, преимуществом которой является надежность и пыленепроницаемость, а недостатком - немного большее время установки.Обычно используется на стороне ODF (чаще всего используется на распределительной стойке, но также используется в оптических конечных машинах)
Оптоволоконная перемычка SC
Разъем, подключенный к оптическому модулю GBIC, имеет прямоугольную оболочку, а способ крепления — вилка и защелка без вращения.Разъем SC вставляется и снимается напрямую, очень удобен в использовании, недостаток - легко выпасть (наиболее часто используется на коммутаторе маршрутизатора)
Оптоволоконная перемычка типа ST
После введения головки ST имеется байонет, фиксируемый на пол-оборота, недостаток которого состоит в том, что его легко сломать;Обычно он используется для оптоволоконных распределительных рамок.Корпус круглый, крепится талрепом.Для соединений 10Base-F обычно используется разъем типа ST.
Оптоволоконная перемычка LC
Разъем для модуля SFP, оснащенный простым в использовании механизмом фиксации модульного разъема (RJ).(Порт LC оптического модуля SFP по умолчанию)
Оптоволоконная перемычка MT-RJ
Квадратный оптоволоконный разъем со встроенным приемопередатчиком, один встроенный двойной оптоволоконный приемопередатчик.Оптоволоконная перемычка MTRJ состоит из двух прецизионных пластиковых разъемов и оптического кабеля.Внешние части разъемов представляют собой прецизионные пластиковые детали, включая механизм зажима вилки «тяни-толкай».Подходит для внутреннего применения в системах телекоммуникаций и сетей передачи данных.

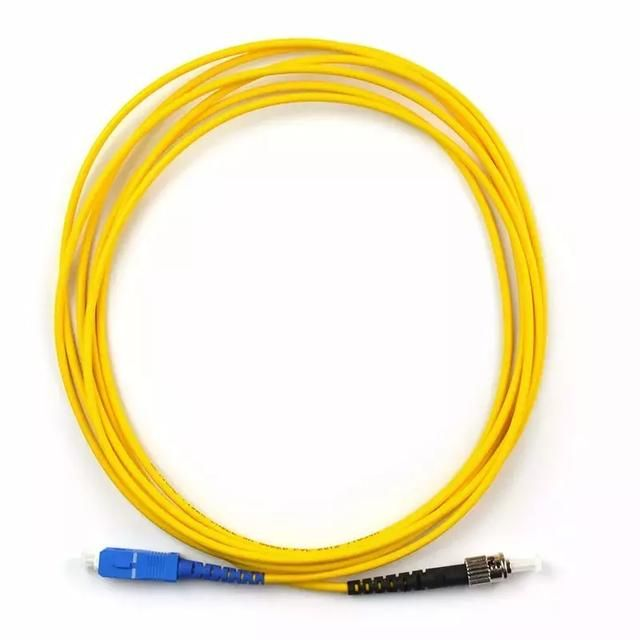

SC-ST одиночный режим
Одиночный режим FC-SC

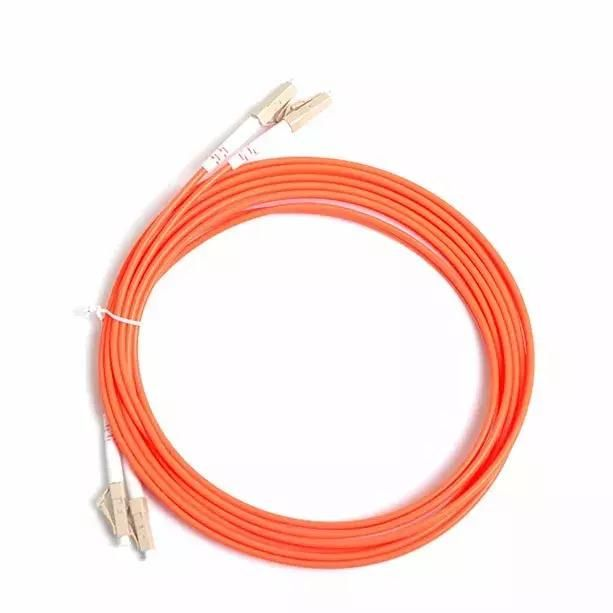

Двойной многомодовый LC

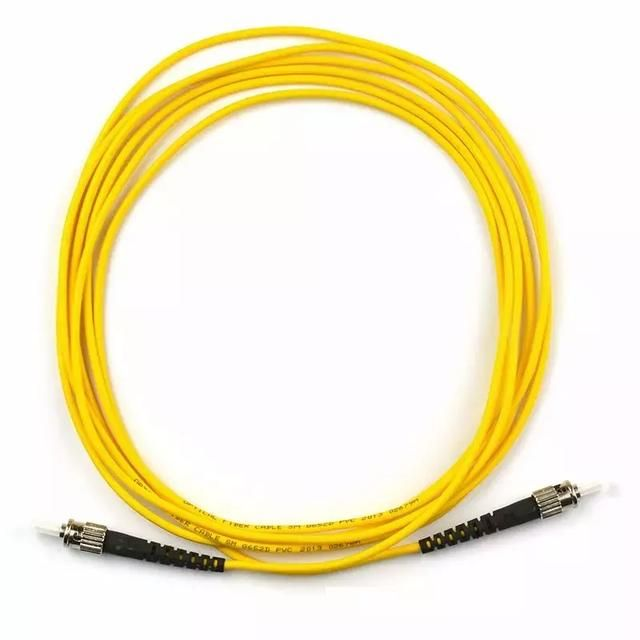

ST-ST одиночный режим

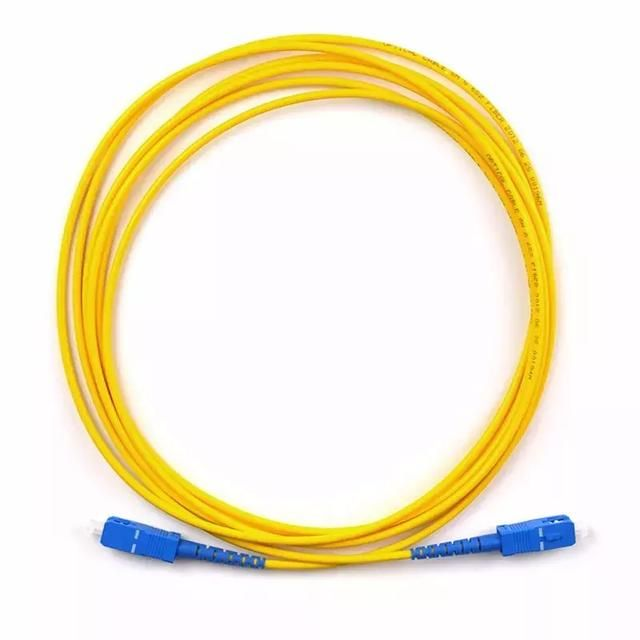

СК-СК одиночный режим

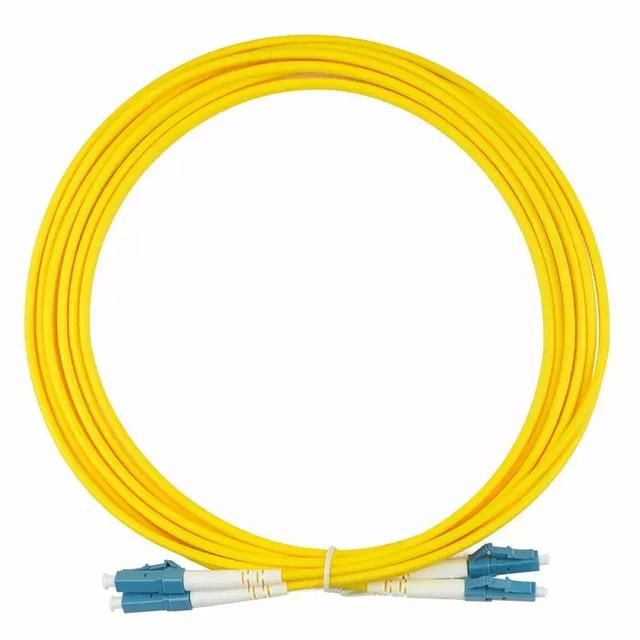

Двойной LC, одиночный режим

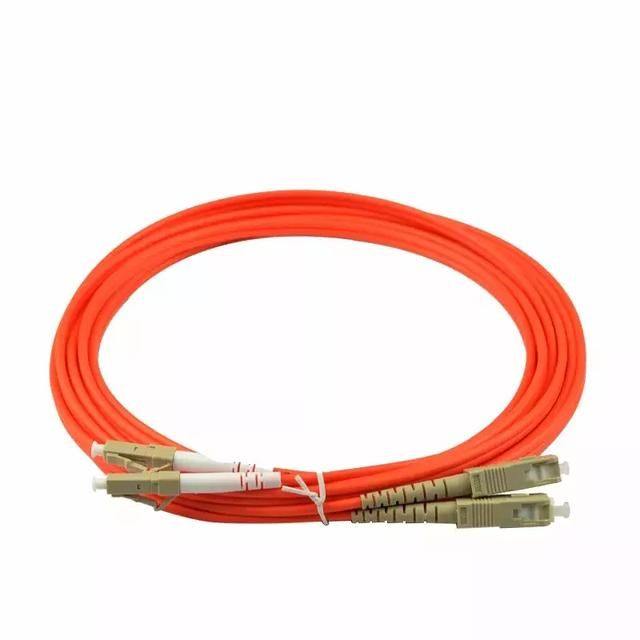

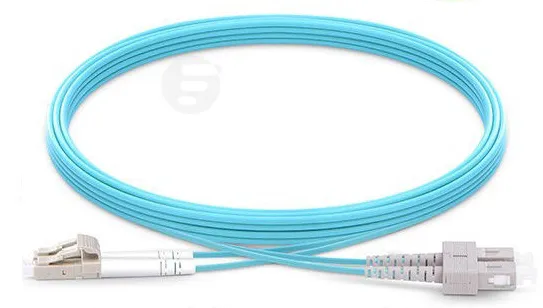

LC-SC многомодовый

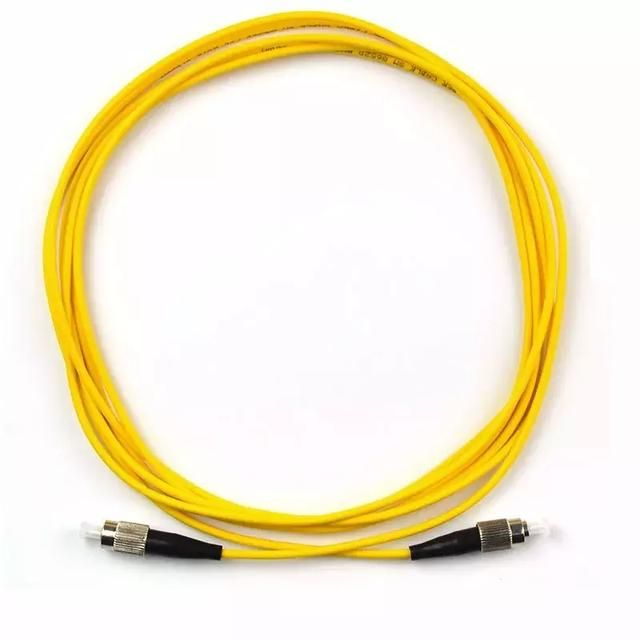

Одиночный режим FC-FC
LC-LC десять гигабит
8. Уровень оператора связи и уровень сети
Что такое оптоволоконная перемычка операторского класса?
Оптоволоконная перемычка операторского класса является одной из перемычек, обычно имеет толстый защитный слой и обычно используется при проверке оптического терминала и клеммной коробки.В многомодовой перемычке операторского класса диаметр сердцевины равен толщине человеческого волоса, от 15 до 50 мкм, а диаметр одномодовой оптоволоконной перемычки составляет от 8 до 10 мкм.Активная зона окружена защитной стеклянной оболочкой с меньшим показателем преломления, чем у активной зоны, и окружена тонкой пластиковой оболочкой.
Что такое перемычка сетевого уровня?
Затухание перемычек сетевого уровня больше, чем затухание перемычек уровня несущей, и его затухание обычно превышает 0,2 дБ, что может привести к потере пакетов данных при передаче.
В чем разница между перемычками операторского класса и перемычками сетевого уровня?
.Степень затухания
Оптоволоконные перемычки операторского класса имеют меньше затухания, чем оптоволоконные перемычки сетевого уровня, а передаваемые данные более стабильны и их нелегко потерять.
2, время шлифования
Процесс шлифования оптоволоконной перемычки операторского класса обычно занимает 5 раз, а оптоволоконной перемычки сетевого класса - 4 раза.
Быстрый (ФС) |Предпочтительное решение для центров обработки данных и облачного оборудования
3. Цена
Цена оптоволоконной перемычки операторского класса выше, чем цена оптоволоконной перемычки сетевого уровня.
Таким образом, рыночный спрос на перемычки операторского класса выше, чем на перемычки сетевого уровня.
Оптоволоконная перемычка операторского класса обладает характеристиками низких потерь вилки, хорошей повторяемости, хорошей взаимозаменяемости и хорошей адаптации к окружающей среде, поэтому она широко используется в важных сетевых средах, таких как боеготовность национальной обороны, помещения центров обработки данных, оптоволокно до дома, магистральная сеть. локальная сеть и так далее.
Что означает FCSTSCLCMTRJPCAPCUPC в оптоволоконной перемычке?
Физические интерфейсы FC, ST, SC, LC и MTRJ подключаются по-разному.
FC представляет собой круглый спиральный порт.
ST представляет собой круглый штык под углом 45 градусов.
SC представляет собой квадратную розетку.
LC и MTRJ — это разъемы с небольшими жилами, которые в Китае используются реже, но их можно установить на некоторое импортное оборудование.
PC, APC, UPC представляют собой начальную структуру керамического сердечника!
ПК представляет собой сферическую структуру, APC представляет собой диагональную структуру с углом 8 градусов, UPC представляет собой гиперплоскую структуру.
Расстояние подключения многомодового кабеля намного короче, составляет 300 метров или 500 метров (в основном в зависимости от разницы в лазере, обычно существует два типа коротковолновых лазерных источников света: один — 62,5, другой — 50).
Оптоволоконная перемычка, как правило, часто используемые характеристики, такие как победа для оптоволоконной перемычки, есть 1 метр, 3 метра, 5 метров, 10 метров, 15 метров и т. д., если вам нужны другие специальные характеристики длины легкой перемычки, вы можете позволить Победа для производителей, чтобы настроить длину произвольной настройки, как правило, в пределах нескольких километров не является проблемой.Кроме того, оптоволоконная перемычка фокусируется на перемычке, как правило, более короткой, используемой в компьютерном зале, оптическом волокне в доме, оптоволоконном модуле и другом оборудовании выше, если это оптическое волокно для вытягивания на большие расстояния, это обычная оптоволоконная перемычка. не используется, вам необходимо настроить тип кожаного или бронированного кабеля.
Шаг 1. Выберите правильный тип разъема (LC/SC/ST/FC/MPO/MTP).
Для подключения разных устройств используются разные разъемы.Если порты на обоих устройствах одинаковы, мы можем использовать перемычки LC-LC/SC-SC/MPO-MPO.Если вы хотите подключить устройства с портами разных типов, вам могут подойти перемычки LC-SC/LC-ST/LC-FC.
Шаг 2. Выберите тип одномодового или многомодового кабеля?
В одномодовой оптоволоконной перемычке используется волокно 9/125 мкм, а в многомодовой оптоволоконной перемычке используется волокно 50/125 мкм или 62,5/125 мкм.Одномодовая волоконно-оптическая перемычка в основном используется для передачи данных на большие расстояния.Многомодовые оптоволоконные перемычки в основном используются для передачи на короткие расстояния.Оболочка обычной перемычки одномодового волокна желтая, а оболочка многомодовой оптоволоконной перемычки оранжевая или синяя.
Шаг 3. Выберите тип кабеля: симплексный или дуплексный?
Симплекс означает, что эта оптоволоконная перемычка поставляется только с одним кабелем с одним оптоволоконным разъемом на каждом конце для двунаправленных (BIDI) оптических модулей.Дуплекс можно рассматривать как две расположенные рядом оптоволоконные перемычки для общих оптических модулей.
Шаг 4. Выберите правильную длину перемычки (1 м/5 м/10 м/20 м/30 м/50 м).
Длина оптоволоконных перемычек варьируется, обычно от 0,5 до 50 м.Вы должны выбрать подходящую длину кабеля в зависимости от расстояния между подключаемыми устройствами.
Шаг 5. Выберите правильный тип полировки разъема (UPC/APC).
Поскольку потери в разъемах APC ниже, чем в разъемах UPC, оптические характеристики разъемов APC обычно лучше, чем у разъемов UPC.На современном рынке разъемы APC широко используются в приложениях, более чувствительных к обратным потерям, таких как FTTx, пассивные оптические сети (PON) и мультиплексирование с разделением по длине волны (WDM).Но разъемы APC обычно дороже, чем разъемы UPC, поэтому вам следует подумать, нужен ли вам разъем APC в соответствии с вашей реальной ситуацией.Для приложений, требующих высокоточных оптоволоконных сигналов, APC следует рассматривать в первую очередь, но другие менее чувствительные системы будут работать с UPC так же хорошо.Обычно оптоволоконные перемычки с разъемами APC имеют зеленый цвет, а с разъемами UPC — синий.
Шаг 6: Выберите подходящую оболочку (ПВХ/LSZH/ОФНП/броня)
Вообще существует три вида курток-джемперов: ПВХ, ЛСЖ, ОФНП.Куртка-перемычка из ПВХ-материала, как правило, распространена, огнестойкость общая, самая низкая цена;Оболочка перемычки LSZH изготовлена из материала с низким содержанием дыма, не содержащего галогенов, что обеспечивает лучшую защиту окружающей среды и огнестойкость, но цена дороже;Куртка-перемычка OFNP соответствует стандарту Комитета противопожарной защиты США, может быть огнестойкой, этот материал автоматически гаснет при выходе из источника огня, самый дорогой, подходит для крупных центров обработки данных.Вы можете выбирать в зависимости от вашей ситуации.Помимо трех вышеперечисленных перемычек, существует еще один тип брони.Его стальная конструкция рукава хорошо защищает хрупкое оптическое волокно, а сопротивление изгибу относительно велико.Такие перемычки выдерживают более высокое давление, поэтому подходят для прокладки проводов по этажам и другим местам, которые могут быть затоптаны.Волоконная перемычка также обладает такими преимуществами, как высокая износостойкость, устойчивость к растяжению и устойчивость к укусам крыс.
