В сложном и высокоскоростном мире современных телекоммуникаций и сетей передачи данных бесперебойная передача данных зависит от точно спроектированного оборудования. В то время как маршрутизаторы и коммутаторы часто оказываются в центре внимания, настоящими незамеченными героями любой оптоволоконной сети являются небольшие пассивные компоненты, которые обеспечивают передачу световых сигналов из точки А в точку Б с минимальными потерями и максимальной надежностью. Среди этих важнейших компонентов два часто вызывают путаницу из-за схожего внешнего вида, но совершенно разных функций: оптоволоконный пигтейл и оптоволоконный патч-корд. Понимание особой роли каждого из них имеет основополагающее значение для сетевых проектировщиков, монтажников и ИТ-специалистов, которые создают и поддерживают цифровую инфраструктуру, которая питает наш мир.
Основное отличие состоит в том, что оптоволоконный пигтейл представляет собой короткий кабель с одним разъемом с заводской заделкой и одним оголенным концом волокна для сращивания, используемый для создания постоянных соединений, а патч-корд представляет собой законченный кабель с разъемами на обоих концах, используемый для подключения активного оборудования или создания временных соединений.
Это различие, хотя и кажется простым, имеет глубокие последствия для сетевой архитектуры, процедур установки и долгосрочного обслуживания. Использование одного вместо другого может привести к сбою сети, снижению производительности и дорогостоящим переделкам. Оптоволоконный пигтейл — это мост между постоянной объединенной магистралью и гибкой управляемой точкой подключения. Это всеобъемлющее руководство прояснит тайну этих важнейших компонентов. Мы изучим, что такое оптоволоконный пигтейл, углубимся в его критически важные применения в различных сетевых средах, проведем четкое и подробное сравнение с патч-кордами и предложим практические советы по выбору правильного компонента для правильной работы, гарантируя, что ваша сеть построена на основе ясности и точности.
Что такое оптоволоконный пигтейл?
Распространенные области применения оптоволоконных пигтейлов
Оптоволоконный пигтейл и патч-корд: подробное сравнение
Понимание сращивания и роли косички
Основные характеристики: разъемы и типы волокон
Рекомендации по использованию оптоволоконных пигтейлов
Заключение: построение надежного сетевого фундамента
Волоконно-оптический пигтейл — это короткая длина оптоволоконного кабеля, имеющая установленный на заводе разъем на одном конце и оголенную жилу волокна на другом, предназначенную для соединения с другим волокном.
Воспринимайте оптоволоконный пигтейл как полуфабрикат, специально созданный для создания высоконадежной точки подключения с низкими потерями. Это не отдельный кабель для соединения устройств. Напротив, это важнейшее звено, которое преобразует необработанный непрерывный оптоволоконный кабель в структурированный, управляемый порт. Конструкция оптоволоконного пигтейла точна: на одном конце имеется высококачественный разъем, например LC, SC или FC, который был отполирован и протестирован производителем, чтобы гарантировать оптимальную производительность. Этот разъем в конечном итоге подключается к патч-панели, адаптерной пластине или другому сетевому оборудованию.
Другой конец оптоволоконного пигтейла намеренно оставлен без разъема. С этого оголенного конца волокна аккуратно снимается защитное покрытие, обнажая нетронутую стеклянную оболочку и сердцевину. Этот открытый конец предназначен для одной цели: для сращивания. Сращивание — это процесс соединения двух стеклянных волокон с помощью электрической дуги, создающий непрерывный путь света с минимальными потерями сигнала. Конец соединителя с заводской заделкой гарантирует, что самая сложная часть создания соединения — полировка и заделка — выполняется в контролируемой заводской среде, что обеспечивает неизменно высокое качество интерфейса. Голый конец обеспечивает постоянное и надежное полевое соединение посредством сращивания.
Таким образом, основная роль оптоволоконного пигтейла заключается в том, чтобы выступать в качестве посредника. Он обеспечивает надежную, отточенную на заводе точку соединения с одной стороны и точку сращивания с другой. Эта комбинация является стандартом для создания постоянных оконечных устройств в оптоволоконных сетях, например, на патч-панелях, муфтах сращивания и распределительных коробках. Использование оптоволоконного кабеля гарантирует, что точки подключения сети будут высокопроизводительными и долговечными.
Оптоволоконные пигтейлы преимущественно используются в пассивной сетевой инфраструктуре, такой как патч-панели, муфты для сращивания и распределительные коробки, для создания постоянных соединений с низкими потерями между магистральными кабелями и активным оборудованием или другими сегментами кабеля.
Особая конструкция оптоволоконного пигтейла делает его незаменимым в любой ситуации, когда требуется постоянное, организованное и высокоплотное оконцевание волокна. Его использование является отличительной чертой профессиональной сетевой установки, соответствующей стандартам. Вы найдете оптоволоконные кабели в центре почти каждой оптоволоконной сети, от огромных центров обработки данных до соединений последней мили, которые обеспечивают доступ в Интернет в дома и на предприятия.
Одно из наиболее распространенных применений — оптоволоконные патч-панели и распределительные шкафы. В центре обработки данных или телекоммуникационном шкафу большой магистральный кабель, содержащий множество отдельных волокон (например, 12, 24, 48 или более), подводится к задней части патч-панели. Каждое из этих отдельных волокон затем тщательно присоединяется к оголенному концу соответствующего оптоволоконного хвостика. Соединения закреплены в защищенном лотке внутри панели. Затем концы пигтейлов с разъемами подключаются к портам адаптера на передней панели патч-панели. Это создает структурированный, организованный и легко управляемый интерфейс, в котором патч-корды можно использовать для подключения оборудования к магистральной сети.
Еще одно важное применение — муфты и терминалы для сетей FTTx (оптоволокно до x). При прокладке оптоволокна до дома (FTTH), оптоволокна до здания (FTTB) или оптоволокна до тротуара (FTTC) технические специалисты используют муфты для сращивания, предназначенные для использования вне помещений, для защиты оптоволоконных соединений. Здесь распределительный кабель соединяется с пучком оптоволоконных пигтейлов, каждый из которых затем направляется к отдельному клиенту или узлу обслуживания. Оптоволоконный пигтейл обеспечивает надежную, устойчивую к атмосферным воздействиям точку подключения, необходимую в сложных условиях эксплуатации на открытом воздухе. Этот метод гораздо более надежен и масштабируем, чем использование механических разъемов для каждого соединения в полевых условиях. В каждом случае оптоволоконный пигтейл служит мостом между постоянной объединенной инфраструктурой и гибкой подключаемой сетью.
Основное различие заключается в их структуре и функциях: оптоволоконный пигтейл имеет один разъем и один конец для сращивания для постоянных соединений, а патч-корд имеет два разъема для гибких сменных соединений между активными устройствами.
Хотя оба кабеля являются оптоволоконными, ошибочное принятие оптоволоконного кабеля за патч-корд является распространенной, но существенной ошибкой. Они предназначены для принципиально разных целей внутри сети. Понимание их различных ролей имеет решающее значение для правильного проектирования и реализации сети. Патч-корд, также известный как перемычка, представляет собой комплектный двусторонний кабель, используемый для подключения двух активных портов, например коммутатора к серверу или маршрутизатора к патч-панели. Он разработан с учетом гибкости и частого подключения и отключения.
Чтобы сделать различие предельно ясным, рассмотрим следующую сравнительную таблицу:
| Оптоволоконный | патч-корд (перемычка | ) |
|---|---|---|
| Структура | Один разъем с заводской заделкой, один оголенный конец волокна для сращивания. | Два разъема с заводской заделкой, по одному на каждом конце. |
| Основное использование | Создание постоянных плавких соединений в точках подключения (например, патч-панелей, затворов). | Создание гибких подключаемых соединений между активными устройствами или патч-панелью. |
| Способ подключения | Один конец сращен; другой конец подключен к адаптеру. | Оба конца подключаются к адаптерам или портам оборудования. |
| Длина | Обычно короткий (например, 1–2 метра), так как ему достаточно дотянуться только от лотка для сращивания до порта. | Доступны различной стандартной длины (например, 1 м, 3 м, 5 м, 10 м) для охвата расстояний между оборудованием. |
| Гибкость | Низкий. Он является частью постоянной установки и не перемещается после первоначальной установки. | Высокий. Разработан с учетом гибкости и возможности перемещения или переконфигурации по мере необходимости. |
| Пример аналогии | Настенная розетка с проводами, постоянно сращенными внутри стены. | Шнур лампы с вилками на обоих концах для подключения лампы к стене. |
По сути, оптоволоконный пигтейл — это *компонент*, используемый для *построения* сетевой инфраструктуры, а патч-корд — это *кабель*, используемый для *работы* внутри этой инфраструктуры. Вы используете оптоволоконный кабель для создания порта на патч-панели, а затем используете патч-корд для подключения устройства к этому порту. Они работают вместе, но не являются взаимозаменяемыми.
Сращивание — это процесс постоянного соединения двух волокон путем их сплавления, а пигтейл волокна является важным компонентом, который облегчает этот процесс, предоставляя конец с заводской заделкой для сращивания.
«Голый конец» оптоволокна предназначен исключительно для сращивания. Сращивание является предпочтительным методом создания постоянного соединения волокон по нескольким ключевым причинам. Этот процесс включает в себя использование специального инструмента, называемого сварочным аппаратом. Эта машина точно выравнивает два оголенных конца волокна (один от магистрального кабеля и один от пигтейла), а затем генерирует электрическую дугу высокого напряжения, которая плавит стекловолокно и сплавляет их в одну непрерывную прядь. Это создает соединение с исключительно низкими вносимыми потерями, обычно менее 0,1 дБ, что намного превосходит любой механический разъем.
Альтернативой сращиванию является использование механического соединителя для сращивания, который просто скрепляет концы двух волокон гелем или механическим зажимом. Хотя механические соединения легче выполнять в полевых условиях без дорогостоящего оборудования, они имеют более высокие потери сигнала, менее надежны в долгосрочной перспективе и более восприимчивы к изменениям температуры и вибрациям. Для критически важных магистральных соединений в сети сварка является отраслевым стандартом, обеспечивающим превосходную производительность и долговечность. Оптоволоконный пигтейл идеально подходит для этого процесса, поскольку на другом конце имеется высококачественный, отполированный на заводе разъем, что избавляет техника от необходимости выполнять сложную и трудоемкую заделку кабеля в полевых условиях.
Рабочий процесс подтверждает его роль: техник подводит магистральный кабель к патч-панели, снимает внешнюю оболочку и разделяет отдельные волокна. Затем каждое волокно аккуратно раскалывается (точный разрез для создания плоского конца) и помещается в сварочный аппарат. Оголенный конец соответствующего оптоволоконного пигтейла также скалывается и помещается в сварочный аппарат. Машина выполняет соединение, а полученное постоянное соединение затем осторожно помещается в лоток для сращивания внутри патч-панели для защиты. Затем конец оптоволоконного кабеля с разъемами аккуратно прокладывается и вставляется в передний порт панели. Без оптоволокна весь процесс создания надежной структурированной точки подключения был бы гораздо более сложным и менее надежным.
Выбор правильного оптоволоконного пигтейла требует соответствия типа разъема и режима волокна существующей сетевой инфраструктуре, обеспечивая совместимость и оптимальную производительность.
Волоконный пигтейл не является универсальным компонентом. Для правильной работы в сети оно должно точно соответствовать характеристикам оборудования и других кабелей, к которым оно будет подключено. Двумя наиболее важными характеристиками, которые следует учитывать, являются тип разъема и тип волокна (режим).
Разъем на конце оптоволоконного кабеля должен совпадать с портами адаптера на патч-панели, коммутаторе или другом устройстве. Использование неправильного типа приведет к физической несовместимости. Общие типы разъемов включают в себя:

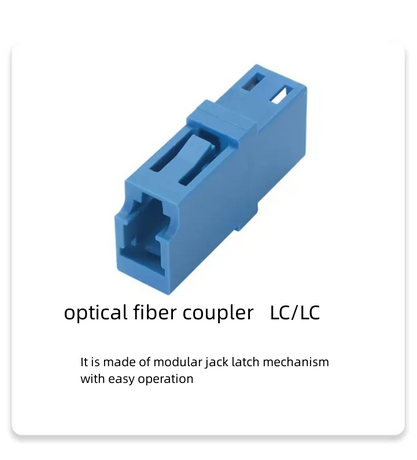

LC (Lucent Connector): небольшой разъем с наконечником диаметром 1,25 мм. Это наиболее распространенный тип в современных центрах обработки данных из-за его высокой плотности, позволяющей иметь в два раза больше портов на панели по сравнению со старыми разъемами.

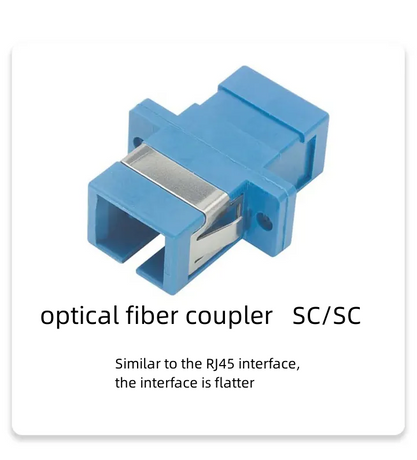

SC (абонентский разъем): квадратный разъем с наконечником диаметром 2,5 мм и двухтактным защелкивающимся механизмом. Когда-то он был стандартом и до сих пор широко распространен в корпоративных и пассивных оптических сетях (PON) благодаря своей надежности и простоте использования.
FC (разъем с наконечником): разъем с наконечником диаметром 2,5 мм с навинчивающимся корпусом с резьбой. Он обеспечивает очень надежное соединение, устойчивое к вибрации, что делает его пригодным для более суровых условий или лабораторных условий.
ST (прямой наконечник): байонетный разъем, который поворачивается и фиксируется на месте. Это старый стиль, но он все еще встречается в некоторых устаревших системах.
Волокно в пигтейле должно соответствовать типу волокна кабеля, к которому он присоединяется. Смешение типов волокон приведет к высоким потерям сигнала и неработоспособности канала. Двумя основными типами являются:
Одномодовый (SMF): предназначен для связи на большие расстояния, например, в телекоммуникационных сетях и межсоединениях центров обработки данных. Он имеет небольшое ядро (около 9 микрон) и использует лазерные источники света. С одномодовым кабелем необходимо использовать одномодовый оптоволоконный пигтейл.
Многомодовый (MMF): предназначен для связи на более коротких расстояниях, например, внутри здания или центра обработки данных. Он имеет большую сердцевину (50 или 62,5 микрон) и использует источники света LED или VCSEL. Многомодовые кабели бывают разных классов (например, OM1, OM2, OM3, OM4, OM5), а пигтейл должен соответствовать классу кабельной системы.
Кроме того, пигтейлы часто продаются в связках, например, пигтейл из 12 волокон или ленточный пигтейл, где 12 волокон связаны вместе в плоскую ленту. Это очень эффективно для сращивания ленточных магистральных кабелей, что позволяет значительно сэкономить время и пространство в лотке для сращивания.
Лучшие практики использования оптоволоконных пигтейлов включают в себя тщательную обработку и методы сращивания, правильную разгрузку от натяжения и аккуратное размещение их внутри коммутационной панели или замыкателя для обеспечения долгосрочной надежности сети.
Производительность оптоволоконного пигтейла зависит не только от самого компонента, но и от того, как он установлен. Правильное обращение и установка имеют решающее значение для предотвращения повреждения хрупкого волокна и обеспечения надежного сетевого соединения. Следование лучшим практикам имеет важное значение для любой профессиональной установки сети.
Прежде всего, это тщательная сварка. Голый конец волокна чрезвычайно хрупкий. С ним следует обращаться чистыми руками и инструментами, чтобы предотвратить загрязнение маслами или пылью, которые могут привести к плохому соединению. Скол должен быть строго перпендикулярен оси волокна. Высококачественный сварочный аппарат необходим для выполнения прочного сварного соединения с низкими потерями. После сращивания соединение необходимо должным образом защитить, поместив его в специальный лоток для сращивания и закрепив его защитным устройством для сращивания. Это предохраняет хрупкое сварное соединение от изгиба или напряжения.
Во-вторых, решающее значение имеют снятие напряжения и управление им. Точка перехода, где соединительный кабель оптоволоконного пигтейла встречается с голым сращенным волокном, является слабым местом. Он должен быть надлежащим образом закреплен на патч-панели или закрывающей рамке, чтобы предотвратить любые тянущие или изгибающие нагрузки на соединение. Внутри патч-панели пигтейлы должны быть аккуратно одеты и ухожены. Они должны иметь небольшой радиус изгиба (никогда не меньше минимального значения, указанного производителем), чтобы предотвратить микроизгибы, которые могут привести к потере сигнала. Использование правильных направляющих и стяжек обеспечит чистоту, порядок и работоспособность установки.
Наконец, жизненно важное значение имеют тестирование и документация. После соединения всех пигтейлов на панели каждое соединение необходимо протестировать с помощью набора для тестирования оптических потерь (OLTS) или оптического рефлектометра во временной области (OTDR), чтобы убедиться, что потери на соединении находятся в допустимых пределах. Результаты, а также сопоставление портов с волокнами должны быть задокументированы. Эта документация имеет неоценимое значение для будущего устранения неполадок и управления сетью. Придерживаясь этих рекомендаций, вы гарантируете, что оптоволоконный пигтейл, небольшой, но важный компонент, будет способствовать созданию надежной, высокопроизводительной и долговечной сети.
Различие между оптоволоконным пигтейлом и патч-кордом — это больше, чем вопрос семантики; это фундаментальная концепция архитектуры профессиональной оптоволоконной сети. Оптоволоконный пигтейл с его уникальной конструкцией с одним разъемом и одним концом сращивания является краеугольным камнем постоянной высокопроизводительной сетевой инфраструктуры. Он обеспечивает критически важную и надежную связь между непрерывным магистральным кабелем и структурированными доступными точками подключения, которые делают сеть управляемой. Его использование при сварке создает соединения с минимально возможными потерями и максимально возможной долговечностью, образуя основу любой критически важной сети.
Напротив, патч-корд служит своей не менее важной, но другой цели, обеспечивая гибкие подключаемые каналы, которые подключают активное оборудование к структурированной инфраструктуре. Они являются «рабочими лошадками» для ежедневных сетевых операций и реконфигураций. В хорошо спроектированной сети оба компонента гармонично используются: оптоволоконные пигтейлы создают прочную, постоянную основу, а патч-корды обеспечивают эксплуатационную гибкость поверх этой основы. Для любого, кто занимается проектированием, установкой или обслуживанием оптоволоконных сетей, глубокое понимание этих компонентов — это не просто технические знания — это необходимое условие для построения надежной, масштабируемой и готовой к требованиям будущего сети.
