Выбор крысоустойчивого оптического кабеля

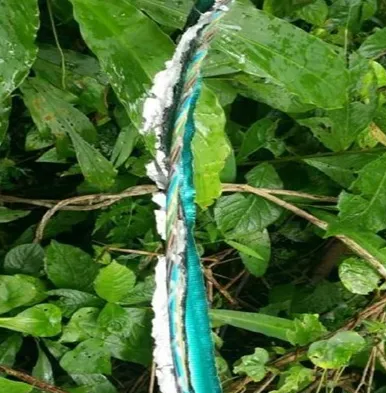

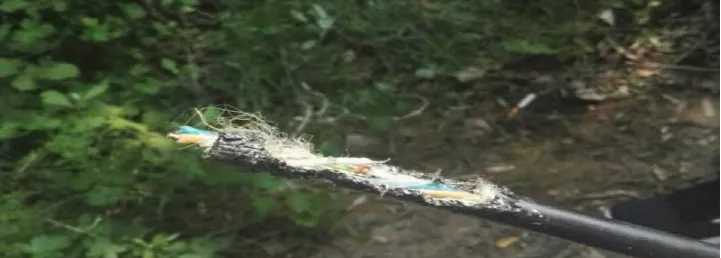

Будь то линия подвески воздушного оптического кабеля в лесной зоне, человеческое (ручное) отверстие трубопроводного оптического кабеля или канавка для прокладки оптического кабеля вдоль высокоскоростной и высокоскоростной железной дороги, канал прокладки оптического кабеля часто бывает место, где любят гулять белки или крысы.Крысы имеют привычку скрежетать зубами.С увеличением прокладки оптического кабеля крысы все чаще кусают оптическое волокно в оптическом кабеле.Чтобы предотвратить повреждение оптических кабелей мышами, в технике постепенно стали применять оптические кабели, специально используемые для предотвращения укусов грызунов (далее - крысиные оптические кабели).
Метод защиты крысиного оптического кабеля
Существует три основных способа защиты оптического кабеля мыши:
Первый – метод химической стимуляции.Это добавление своеобразной пикантности в оболочку оптического кабеля.Когда мыши кусают оболочку оптического кабеля, пряный агент может сильно стимулировать слизистую оболочку полости рта и вкусовой нерв мышей, заставляя мышей отказаться от кусания.Химические свойства пряного агента относительно стабильны, но когда оптический кабель используется в длительной наружной среде, пряный агент постепенно теряется из оболочки из-за растворимости в воде и других факторов, что трудно обеспечить долгое время. -срочный антикрысиный эффект оптического кабеля.
Второй метод – физическая стимуляция.Это добавление слоя стекловолокна или FRP (армированного стекловолокном пластика), состоящего из стекловолокна, между внутренней и внешней оболочкой оптического кабеля.Поскольку стекловолокно очень тонкое и хрупкое, в процессе укусов грызунов остатки измельченного стекла повредят рот мыши, заставив их бояться кабеля.Метод физической стимуляции имеет хороший эффект против крыс, но стоимость производства оптического кабеля высока, а стекловолокно во время строительства оптического кабеля также легко может повредить строительный персонал.Поскольку оптические кабели не содержат металлических компонентов, их можно использовать в сильных электромагнитных средах.
Третий способ бронезащиты.Речь идет об установке армирующего слоя из твердого металла или слоя брони (далее называемого слоем брони) снаружи сердечника кабеля, чтобы крысам было трудно прогрызть слой брони, чтобы достичь цели защиты сердечника кабеля. .Металлическая броня — это традиционный процесс производства оптического кабеля.Стоимость изготовления оптического кабеля с бронезащитным методом мало чем отличается от стоимости обычного оптического кабеля.Таким образом, в нынешнем оптическом кабеле против крыс используется главным образом метод броневой защиты.
Основные типы распространенных оптических кабелей против мыши
В зависимости от различных материалов брони широко используемый оптический кабель для защиты от крыс в основном делится на два типа: оптический кабель с броней из нержавеющей стали и оптический кабель с броней из тонкой круглой стальной проволоки.
Оптический кабель с армированием из нержавеющей стали
Лабораторные испытания показывают, что обычный кабель GYTS обладает хорошей способностью предотвращать появление мышей (домашних мышей), но когда кабель прокладывается в полевых условиях, оголенный стальной ремень будет постепенно корродировать после укуса мышей, и перехлест стального ремня будет мышам легко кусать дальше.Таким образом, способность обычного оптического кабеля, армированного стальной лентой, противостоять крысам очень ограничена.
Лента из нержавеющей стали обладает хорошей коррозионной стойкостью и более высокой твердостью, чем обычная стальная лента.В настоящее время для оптического кабеля против крыс, собранного оператором, используется поясная броня из нержавеющей стали 304.Оптический кабель имеет структуру подземного оптического кабеля, модель кабеля — GYTA43.
Хотя оптический кабель GYTA43 обладает хорошим эффектом против крыс при практическом применении, он также имеет следующие две проблемы.
(1) Основным защитным действием при укусе крысы является пояс из нержавеющей стали, внутренний защитный слой из алюминия и полиэтилена не оказывает никакого влияния на предотвращение укусов крыс;Внешний диаметр и вес оптического кабеля велики, что затрудняет прокладку, а также выше цена оптического кабеля.
(2) Положение ремня из нержавеющей стали троса способствует укусам грызунов, а долгосрочная эффективность защиты все еще требует времени для проверки.
Тонкопроволочный армированный оптический кабель
Противопроникающая способность оптического кабеля со стальной лентой зависит от толщины стальной ленты, как показано в Таблице 1.
Таблица 1. Защита от проникновения стальных полос различной толщины
Толщина плоской стальной полосы (мм) | Сопротивление проникновению (Н, примечание) |
0.13 | 59 |
0.15 | 76 |
0.18 | 95 |
0.2 | 120 |
Примечание: защита от проникновения мятой стальной полосы лучше, чем у плоской стальной полосы. |

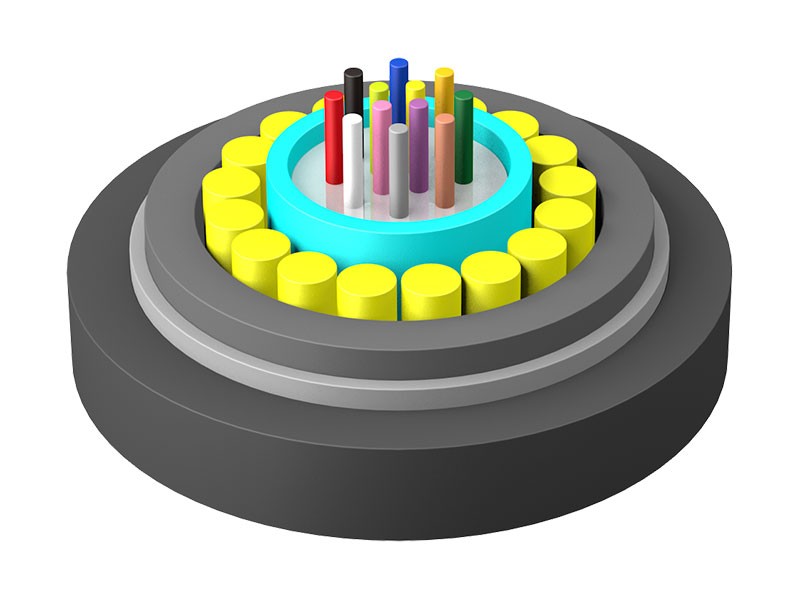

Увеличение толщины стальной полосы ухудшит характеристики изгиба оптоволоконного кабеля, поэтому толщина армированной стальной полосы в оптоволоконном кабеле обычно составляет 0,15–0,20 мм.В качестве брони армированного кабеля из стальной проволоки используется тонкая круглая стальная проволока диаметром 0,45–1,6 мм.Диаметр стальной проволоки в несколько раз превышает толщину стальной ленты, что значительно повышает устойчивость кабеля к укусам мышей, а кабель по-прежнему имеет хорошие характеристики изгиба.
Когда размер жилы кабеля постоянен, внешний диаметр оптоволоконного кабеля, армированного стальной проволокой, больше, чем диаметр оптоволоконного кабеля, армированного стальной лентой, что приводит к высокому собственному весу и высокой стоимости.Чтобы уменьшить внешний диаметр армированного стальной проволокой оптоволоконного кабеля, сердцевина армированного стальной проволокой оптоволоконного кабеля, устойчивого к крысам, обычно имеет структуру центральной трубы.
Когда количество жил армированного оптоволоконного кабеля против крыс превышает 48 жил, для облегчения управления жилами в трубку со свободным рукавом устанавливается несколько микролучевых трубок, и каждая микролучевая трубка отдельно загружается 12 жилами или 24 ядра образуют пучок оптоволокна.
Из-за небольшого размера жилы кабеля и плохих механических свойств армированного стальной проволокой антимышиного кабеля, чтобы предотвратить деформацию кабеля, стальная лента будет армирована снаружи обернутой стальной проволоки, чтобы обеспечить форму кабеля. .Кроме того, стальной ремень дополнительно повышает защиту оптоволоконного кабеля от мышей.
Типовое название оптоволоконного кабеля, армированного стальной проволокой, защищенного от крыс, не является единообразным.Большинство производителей называют оптоволоконный кабель с центральной трубкой GYXTS, но это название не отражает структуру брони из стальной проволоки.Некоторые производители называют кабель GYQXT3S.
Хотя существует множество типов кабелей для мыши, наиболее широко используются GYTA43 и GYXTS, упомянутые выше.Судя по структуре кабеля, GYXTS может иметь лучший долгосрочный эффект против крыс, а эффект против крыс также тестировался в течение почти 10 лет.Кабель GYTA43 уже давно не используется в проекте, и долгосрочный антикрысиный эффект еще предстоит проверить.
При одинаковом количестве жил волокна внешний диаметр и вес кабеля GYXTS практически такие же, как у обычного кабеля GYTS, а GYTA43 значительно больше, как показано в Таблице 2.
Таблица 2. Справочные значения внешнего диаметра и веса различных оптических кабелей
Тип оптического кабеля
| Основной номер | внешний диаметр (мм) | Вес (кг/км) |
ГИЦ | 48 | 10.8 | 111 |
ГИТА43 | 48 | 15.0 | 220 |
ГИКСТС | 48 | 10.2 | 120 |
В настоящее время имеется только один вид антикрысиного кабеля, собранного оператором, GYTA43.Однако из приведенного выше анализа видно, что кабель GYXTS для защиты от крыс может быть немного лучше, чем GYXTS, с точки зрения защиты от крыс, удобства конструкции и цены оптического кабеля.
