Оптоволоконная перемычка используется для подключения устройства к оптоволоконной линии связи.Обладая толстым защитным слоем, он обычно используется для соединения между оптическим конечным устройством и клеммной коробкой.
Оптоволоконная перемычка (также известная как оптоволоконный разъем) означает, что на обоих концах оптического кабеля установлены разъемы для обеспечения оптического активного соединения;Один конец с заглушкой называется косичкой.Оптоволоконный патч-корд/кабель аналогичен коаксиальному кабелю, за исключением того, что в нем нет сетчатого экрана.В центре находится стеклянный сердечник, через который проходит свет.В многомодовом волокне диаметр сердцевины составляет от 50 до 65 мкм, что примерно соответствует толщине человеческого волоса.Диаметр сердцевины одномодового волокна составляет 8–10 мкм.Сердечник окружен стеклянной оболочкой с более низким показателем преломления, чем у сердцевины, чтобы удержать волокно внутри сердцевины.Снаружи находится тонкая пластиковая оболочка для защиты конверта.
Оптические волокна в основном делятся на две категории:
Волоконные перемычки в соответствии с различными средами передачи можно разделить на обычные одномодовые и многомодовые оптоволоконные перемычки на основе кремния, а в качестве среды передачи есть и другие оптоволоконные перемычки, такие как пластик;В зависимости от структуры разъема его можно разделить на: перемычку FC, перемычку SC, перемычку ST, перемычку LC, перемычку MTRJ, перемычку MPO, перемычку MU, перемычку SMA, перемычку FDDI, перемычку E2000, перемычку DIN4, перемычку D4 и скоро.Обычные оптоволоконные перемычки также можно разделить на FC-FC, FC-SC, FC-LC, FC-ST, SC-SC и SC-ST.
Одномодовое волокно: Общая оптоволоконная перемычка показана желтым цветом, а разъем и защитная оболочка — синим;Дальность передачи большая.
Многомодовое волокно: общие оптоволоконные перемычки обозначены оранжевым цветом, некоторые — серым, а разъем и защитная крышка — бежевым или черным;Расстояние передачи короче, а расстояние короче.
Внимание к использованию
Длина волны оптических модулей приемопередатчика на обоих концах оптоволоконной перемычки должна быть одинаковой, то есть оптические модули на обоих концах оптического волокна должны иметь одинаковую длину волны, и простой способ отличить их — иметь одинаковый цвет оптических модулей.Как правило, многомодовые оптические волокна (оранжевые оптические волокна) используются в коротковолновых оптических модулях, а одномодовые оптические волокна (желтые оптические волокна) используются в длинноволновых оптических модулях для обеспечения точности передачи данных.
Оптическое волокно не следует чрезмерно сгибать и скручивать при использовании, что приведет к увеличению затухания света во время передачи.
После использования оптоволоконной перемычки разъем оптоволоконного кабеля необходимо защитить защитной крышкой.Пыль и масло повредят муфту оптоволокна.
Если оптоволоконный разъем загрязнен, его можно очистить ватной палочкой, смоченной спиртом, иначе это ухудшит качество связи.
1. Перед использованием керамическую вставку оптоволоконной перемычки и торцевую поверхность вставки необходимо протереть спиртом и впитывающей ватой.
2. Минимальный радиус изгиба оптоволокна составляет не менее 150 мм.
3. Защитите сердечник и торцевую поверхность сердечника, чтобы предотвратить повреждение и загрязнение, и вовремя наденьте пылезащитный колпачок после разборки.
4. Не смотрите прямо на торец оптического волокна во время передачи лазерного сигнала.
5. При повреждении техногенных и других непреодолимых факторов поврежденную оптоволоконную перемычку следует своевременно заменить.
6, перед установкой следует внимательно прочитать инструкции и под руководством инженеров производителя или дилера выполнить установку и ввод в эксплуатацию.
7. Волоконно-оптическая сеть или система неисправны, вы можете использовать метод устранения неисправностей для проверки по одному.При проверке или устранении неисправности перемычки вы можете сначала выполнить проверку включения-выключения.Обычно вы можете использовать видимую лазерную указку, чтобы осветить всю оптоволоконную линию.Или дополнительно используйте прецизионный прибор для возврата вносимых потерь в оптоволокне для проверки его индикаторов, индикаторов в пределах допустимого диапазона, индикация перемычки нормальна, в противном случае она не сертифицирована.
Что означает FCSTSCLCMTRJ, PCAPCUPC в оптоволоконной перемычке?
Физические интерфейсы FC, ST, SC, LC и MTRJ подключаются по-разному.
FC представляет собой круглый спиральный порт.
ST представляет собой круглый штык под углом 45 градусов.
SC представляет собой квадратную розетку.
LC и MTRJ — это разъемы с небольшими сердечниками, которые в Китае используются реже, но их можно установить на некоторое импортное оборудование.

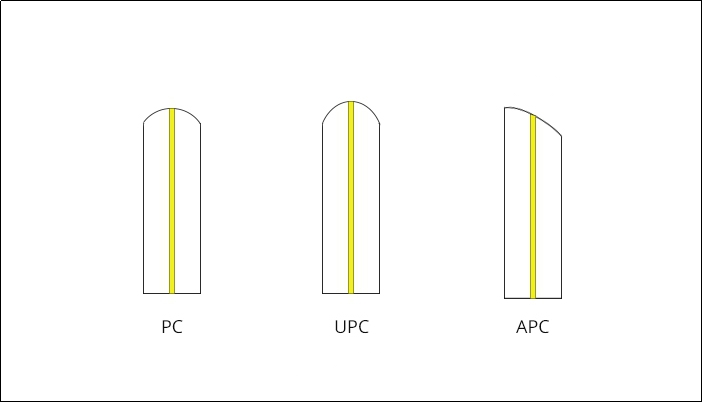

PC, APC, UPC представляют собой внешнюю структуру керамического сердечника!
PC представляет собой сферическую структуру, APC представляет собой диагональную структуру с углом 8 градусов, UPC представляет собой гиперплоскую структуру.
Введение в оптоволоконные перемычки
Протокол Fibre Channel обычно передает данные по двум средам: оптическому кабелю и медному кабелю.
В отличие от внутренней передачи световых волн, волокно делится на одномодовые (проводимость длинноволнового лазера) и многомодовые (проводимость коротковолнового лазера) две категории:
Одномодовое волокно (одномодовое волокно): общая перемычка волокна показана желтым цветом, а разъем и защитная втулка — синим;Дальность передачи большая.Расстояние подключения одномодового кабеля может составлять до 10 километров, многомодовое волокно (многомодовое волокно): общая перемычка волокна обозначена оранжевым цветом, а некоторые — серым, а разъем и защитная крышка — бежевыми. или черный;Дальность передачи небольшая.Расстояние подключения многомодового кабеля намного короче, составляет 300 метров или 500 метров (в основном в зависимости от разницы в лазере, обычно существует два типа коротковолновых лазерных источников света: один — 62,5, другой — 50).
Кроме того, имеется два типа кабельных разъемов: один интерфейс SC для интерфейса 1 ГБ и один интерфейс LC для интерфейса 2 ГБ.Существует много типов волоконных перемычек, по форме соединения их можно разделить на: FC, SC, ST, LC и т. д. По типу жилы их можно разделить на ПК, UPC, APC и т. д. По типу жилы их можно разделить на ПК, UPC, APC и т. д. В зависимости от типа волокна его можно разделить на одномодовое, многомодовое 50/125, многомодовое 62,5/125, с сохранением поляризации и т. д. В зависимости от диаметра оптического волокна можно разделить на: 900 мкм, 2 мм, 3 мм и скоро.Продукты широко используются в: комнате связи, оптоволокне для дома, локальной сети, волоконно-оптическом датчике, волоконно-оптической системе связи, оборудовании для передачи оптоволоконных соединений, боевой готовности национальной обороны и так далее.
Dэто инстинкт
Пигтейл также называют проводом с косичкой, только один конец имеет разъем, а другой конец представляет собой сломанный конец жилы оптоволоконного кабеля, соединенный с другим сердечником оптоволоконного кабеля сваркой, часто появляется в клеммной коробке оптоволокна, используемой для соедините оптоволоконный кабель и оптоволоконный приемопередатчик (между соединителем, перемычкой и т. д.).
Оптоволоконный соединитель представляет собой съемное (активное) соединительное устройство между оптическим волокном и оптическим волокном, которое представляет собой прецизионную стыковку двух торцевых поверхностей оптического волокна, так что выход световой энергии передающего оптического волокна может быть соединен. к принимающему оптическому волокну в максимальной степени и минимизировать влияние на систему за счет его участия в оптической линии связи, что является основным требованием к оптоволоконному разъему.В определенной степени оптоволоконные разъемы также влияют на надежность и производительность системы оптической передачи.
Руководство по выбору
Типы оптоволоконных перемычек: ST-ST, SC-SC и ST-SC.В зависимости от типа волокна различают в основном одномодовое и многомодовое волокно.Длина перемычки может составлять 0,5 м, 1 м, 2 м, 3 м, 5 м, 10 м и т. д. В зависимости от материала наружного покрытия кабеля можно разделить на обычный тип, обычный огнестойкий тип, безгалогенный тип с низким дымовыделением (LZSH), низкий дымо-безгалогеновый огнезащитный тип.
В соответствии с классом пожаробезопасности здания и требованиями к огнестойкости материала интегрированная система электропроводки должна принять соответствующие меры.Для прокладки кабелей или оптических кабелей в пожароопасных помещениях и шахтах зданий следует применять огнестойкие кабели и оптические кабели;В больших общественных местах следует использовать огнестойкие, малодымные, малотоксичные кабели или оптические кабели;Между соседним оборудованием или между соединениями следует использовать огнестойкое электропроводное оборудование.
