Принцип работы оптического сплиттера
Оптический разветвитель является основным пассивным устройством в системе FTTH.Оптический делитель, также известный как оптический делитель луча, представляет собой интегрированное волноводное устройство распределения оптической мощности, которое может разделить входной оптический сигнал на два или более выходных оптических сигнала, при этом входная оптическая мощность равномерно распределяется по всем выходным портам.Например, оптический разветвитель с соотношением разделения 1:4 может разделить оптический сигнал на четыре равные части и затем передать его по четырем различным каналам.В настоящее время коэффициент разделения оптических разветвителей обычно составляет 1:N или 2:N, например 1:4, 1:8, 1:16, 1:32, 2:16, 2:32.
Принцип работы оптического разветвителя заключается в следующем: когда одномодовое волокно передает оптический сигнал, энергия света не полностью концентрируется в сердцевине волокна, а небольшое ее количество распространяется через оболочку рядом с сердцевиной волокна.То есть, если сердцевины двух волокон расположены достаточно близко, модовое поле света, передаваемого в одном волокне, может проникнуть в другое волокно, и оптический сигнал перераспределяется в двух волокнах.
Оптический разветвитель
Классификация оптических разветвителей
В соответствии с различным принципом оптического расщепления и производственным процессом оптические разветвители можно разделить на тип плавящегося конуса (FBT) и тип плоского волновода (PLC).
Оптический разветвитель ПЛК
PLC Splitter — это интегрированное волноводное устройство распределения оптической мощности на кварцевой подложке.Его основная функция — разделение оптических сигналов из одного оптического волокна на несколько оптических волокон.Устройство соединено оптическим разветвителем и массивом оптических волокон на обоих концах.Чип является основным компонентом, и качество чипа и канала сплиттера напрямую влияют на цену всего сплиттера.Микросхема имеет входной конец и N выходных волноводов.Массив волокон расположен на верхней поверхности чипа, герметизирует корпус и образует оптический разветвитель с одним входным и N выходными волокнами.

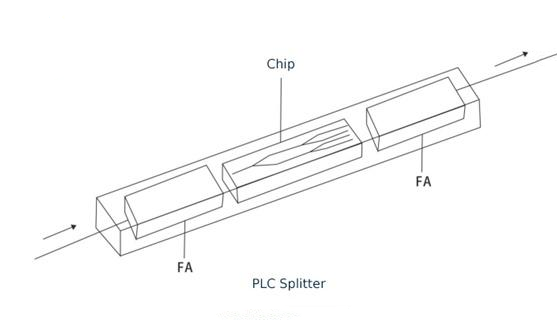

Оптический разветвитель ПЛК
Оптический разветвитель с плавленым тяговым конусом (FBT)
Технология волочения расплава заключается в объединении двух или более оптических волокон, которые были удалены из слоя покрытия, вместе, а затем плавлении и растяжении в волочильной машине, отслеживании изменения спектрального соотношения в режиме реального времени и прекращении плавления и растяжения после спектральное соотношение достигает требований, один конец которого сохраняет оптическое волокно (остальная часть отрезана) в качестве входного конца, другой конец используется как многоканальный выходной конец.

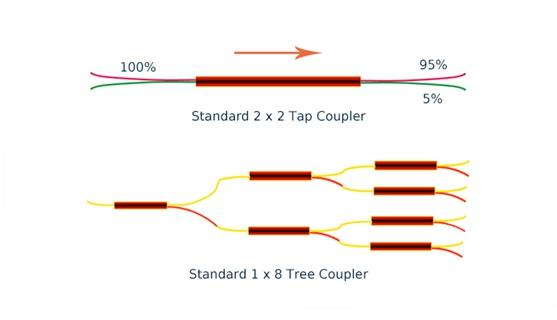

Оптический разветвитель с плавленым тяговым конусом (FBT)
