Семь аксессуары для оптоволокна комплексные решения
Оптическое волокно является наиболее распространенной средой передачи в сети.До этого мы представили оптоволоконную перемычку и оптоволоконный разъем.Помимо этих двух, очень важную роль играют и другие аксессуары.
YВы увидите оптоволоконные перемычки и хвостовые волокна, оптоволоконные разъемы, оптоволоконные соединители, оптоволоконные соединительные коробки, оптоволоконные распределительные рамы и оптоволоконные приемопередатчики.

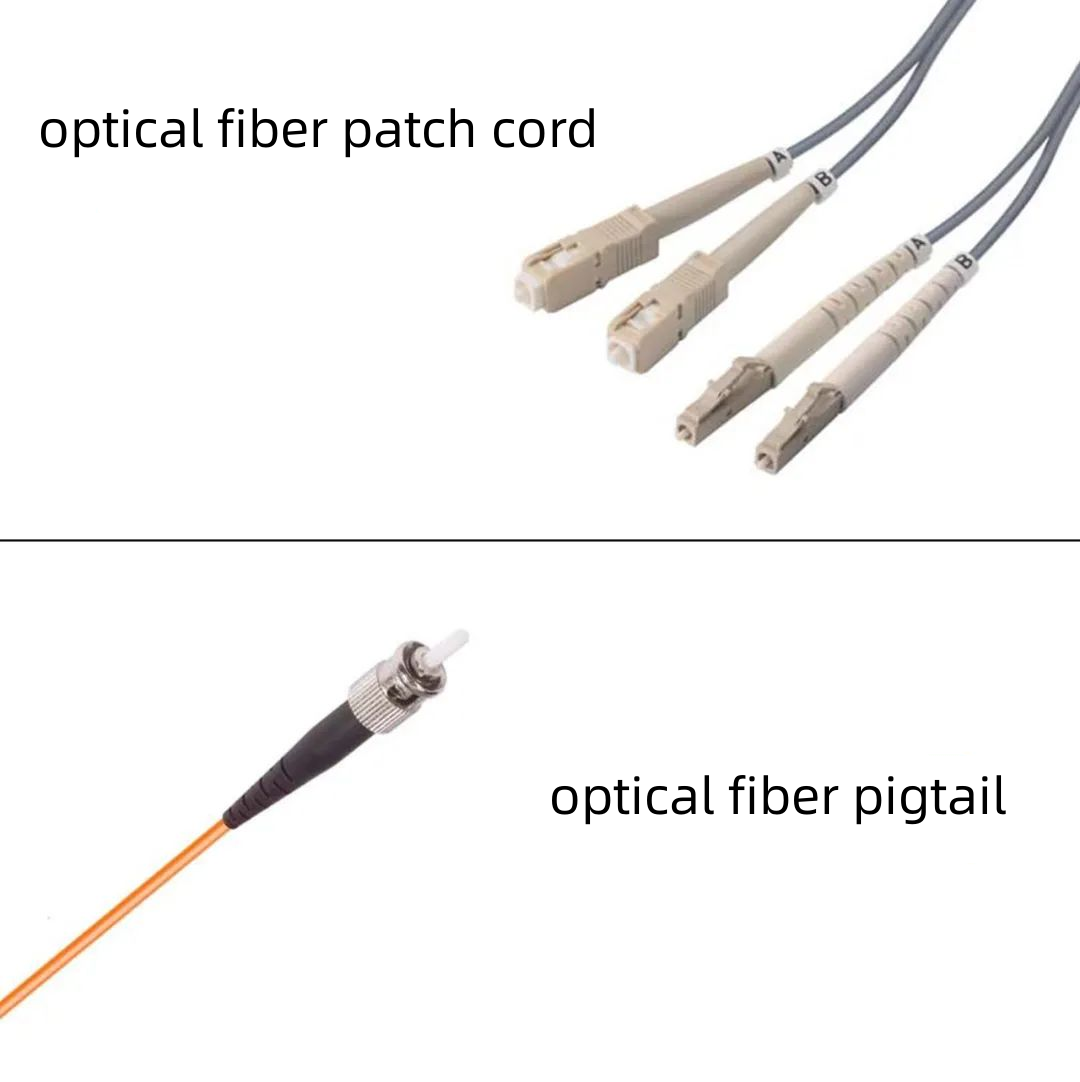

Oпатч-корд из оптического волокна: используется для создания перемычки от устройства к оптоволоконному кабелю.Он имеет толстый защитный слой и обычно используется для соединения оптического терминала с клеммной коробкой.
Oоптоволоконный косичка: только один конец имеет соединительную головку, а другой конец представляет собой сломанную головку сердцевины оптического кабеля, которая соединена с другими жилами оптического кабеля путем сварки.Он часто появляется в клеммной коробке оптоволокна и используется для подключения оптического кабеля и оптического приемопередатчика (разветвители, перемычки и т. д.).
→ Разница в использовании двух: перемычка подключается к хвостовому волокну и оконечному оборудованию, хвостовое волокно подключается к оптическому кабелю и перемычке.
→ Разница во внешности из два: только один конец хвостового волокна является подвижным соединением, оба конца перемычки являются подвижными соединениями, существует много видов интерфейсов, для разных интерфейсов нужны разные соединители, перемычку на две части можно использовать в качестве хвостового волокна.
Это также очень важная часть знаний об оптическом волокне, и ее можно разделить на FC, SC, ST, LC, D4, DIN, MU, MT и так далее в зависимости от структуры соединительной головки.

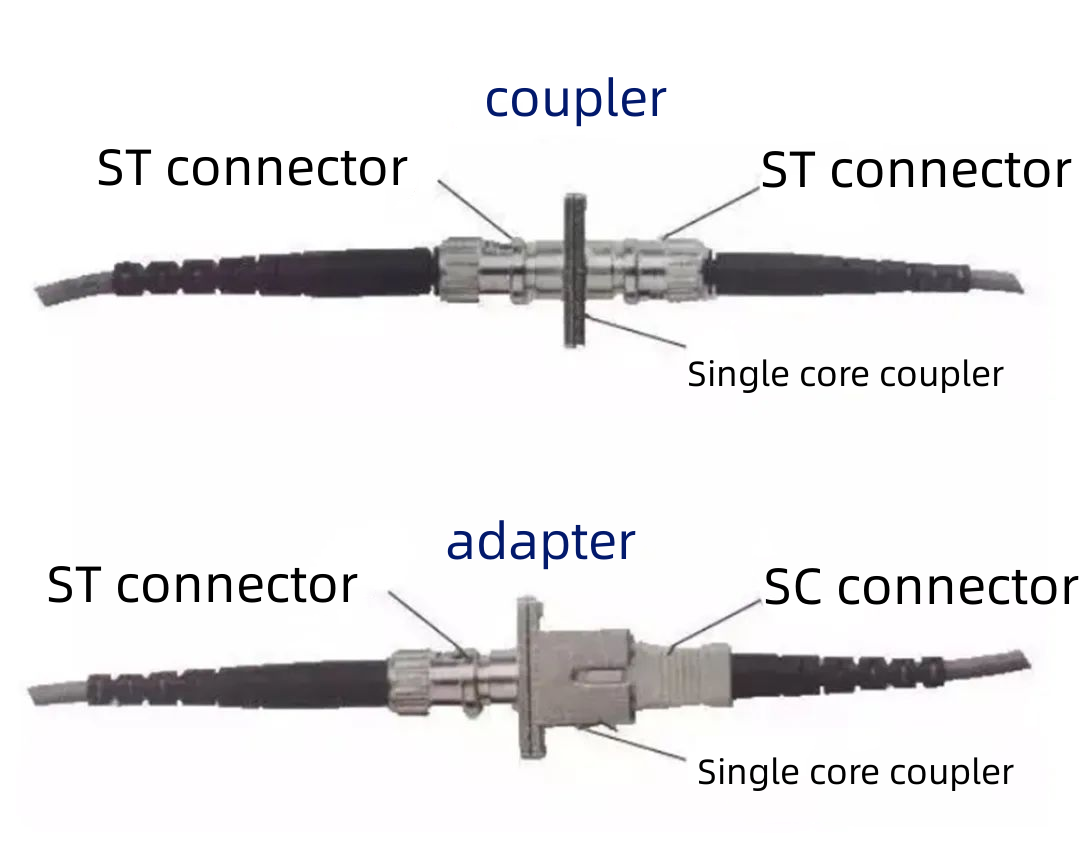

Многие люди неправильно понимают волоконно-оптический соединитель и адаптер, думая, что это одна и та же серия, на самом деле их очень хорошо различать, взгляните непосредственно на следующий рисунок.

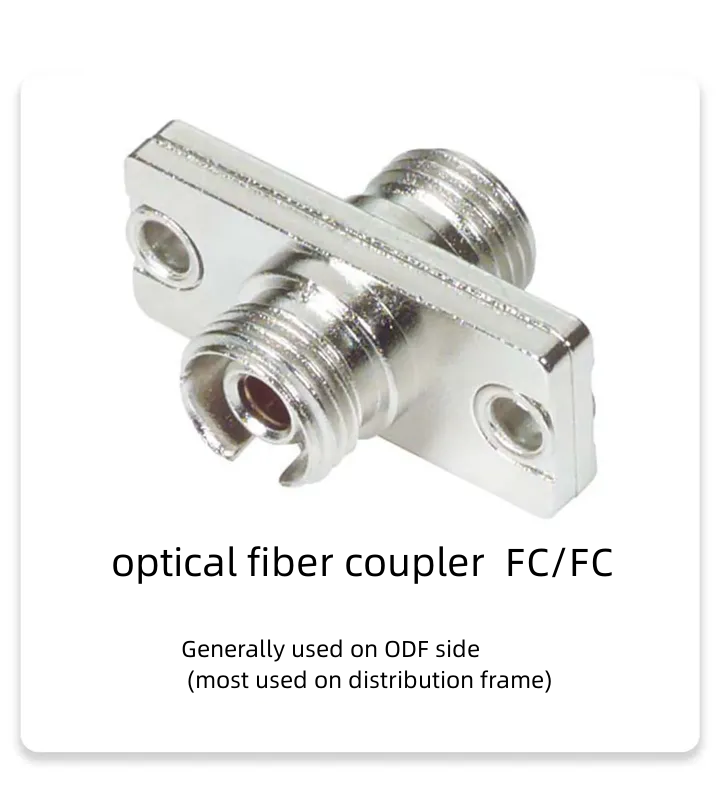

Если он используется для соединения двух оптоволоконных разъемов одной модели (например, ST/ST SC/SC и т. д.), он называется соединителем.Если он используется для соединения двух разных типов оптоволоконных разъемов (например, ST/LC SC/LC), он называется адаптером.

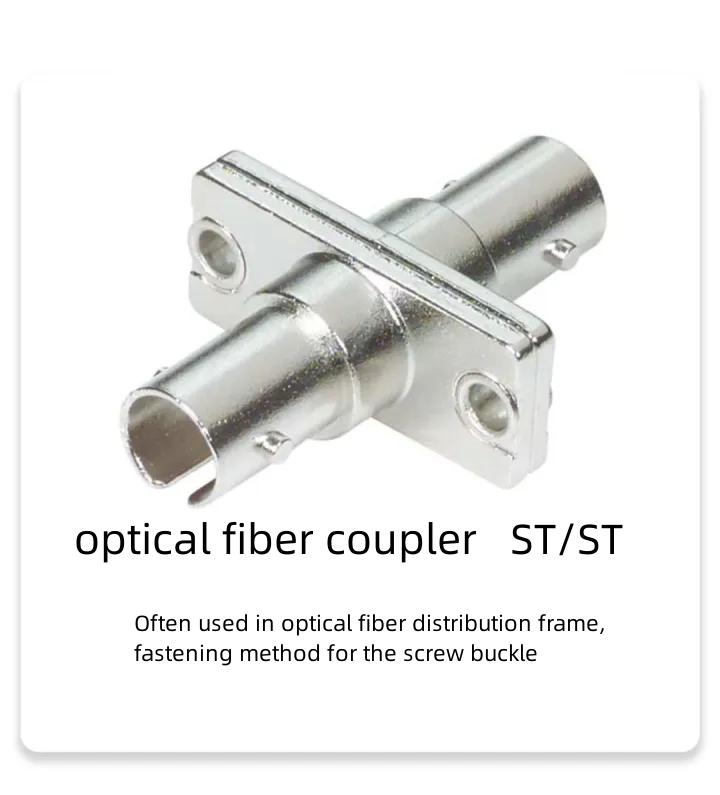

● Определение оптоволоконной муфты
Компонент, используемый для шунтирования/объединения оптических сигналов или для расширения оптоволоконных линий.
● Общая классификация волоконных соединителей
● Роль оптоволоконной муфты
1. Преобразование оптических сигналов в электрические сигналы;
2. Многомодовые сигналы объединяются в одномодовые сигналы;
3. Проводимость поперечного сечения волоконного отверстия двух волоконных соединений;
4. Подключите два набора оптических сигналов друг к другу.
● Функция клеммной коробки
Обеспечивает сращивание волокон и волокон, сращивание волокон и хвостовых волокон и передачу оптических соединителей.Обеспечить механическую защиту и защиту от воздействия окружающей среды оптического волокна и его компонентов, а также обеспечить возможность проведения соответствующих проверок для поддержания самых высоких стандартов управления оптическим волокном.

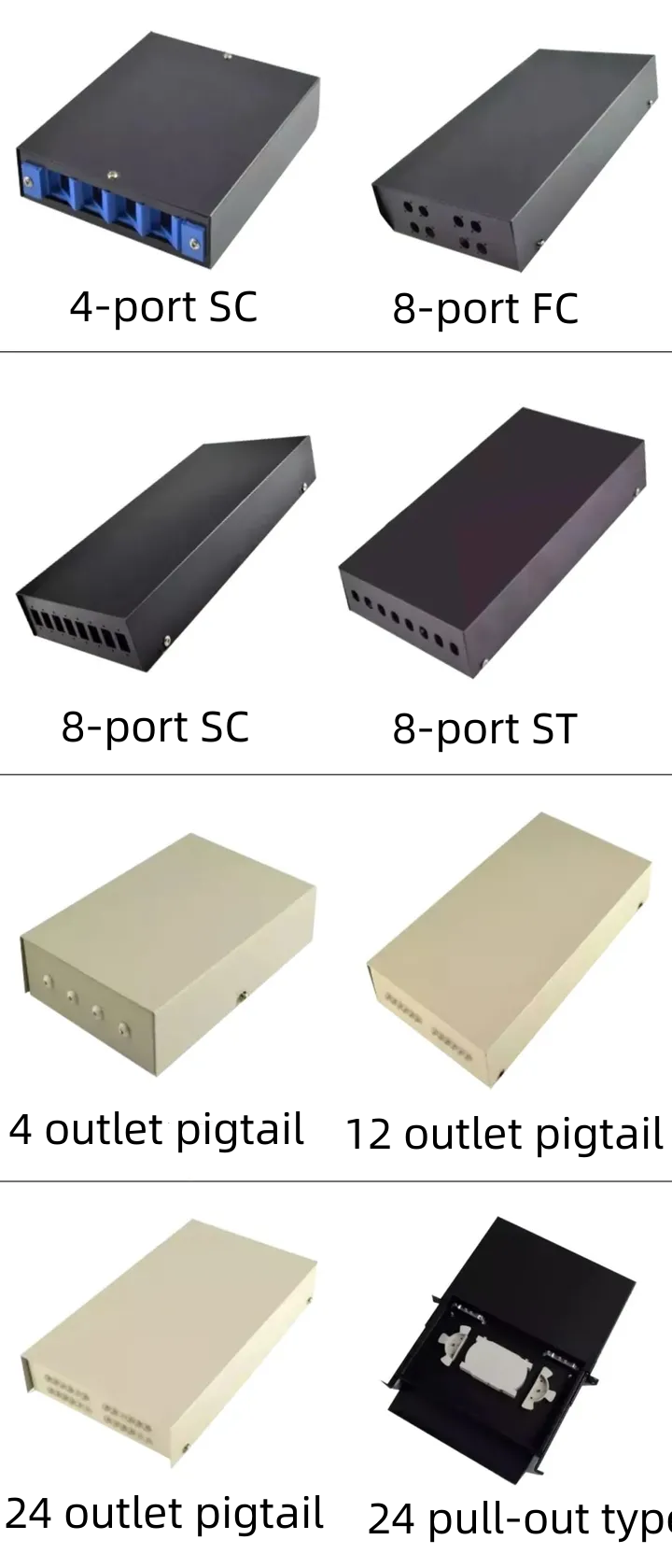

● Общий стиль клеммной коробки.

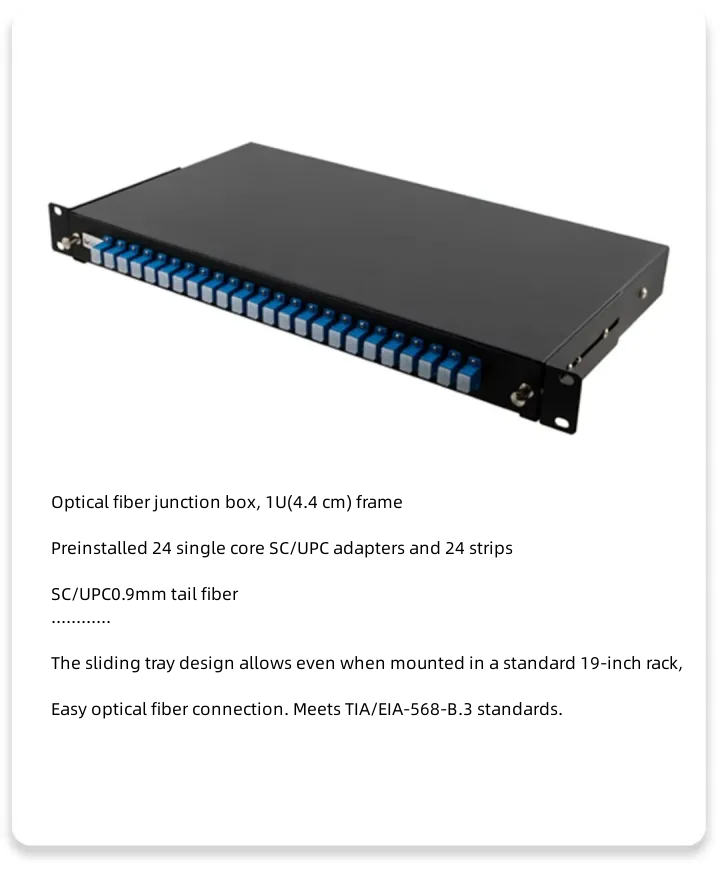

● Специальное представление продуктов, совместимых с клеммной коробкой оптоволокна.

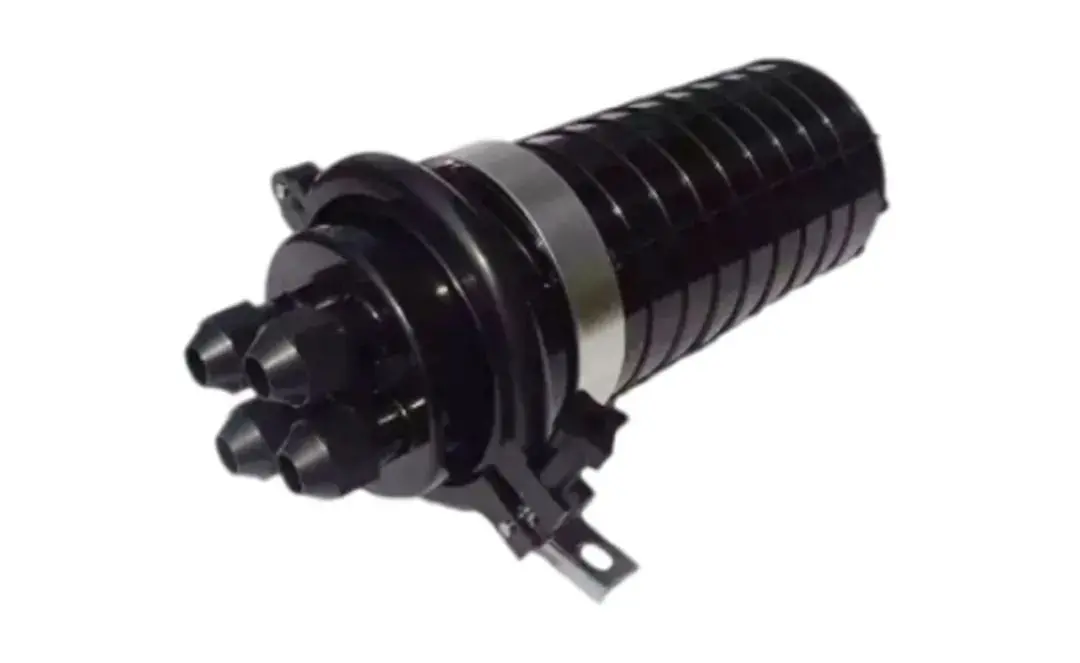

Широко известный как пакет для сращивания оптических кабелей, он относится к системе механического уплотнения под давлением, которая обеспечивает непрерывность оптической, герметизирующей и механической прочности между соседними оптическими кабелями.Существует множество руководств по установке коробок для подключения кабелей.Здесь мы в основном знакомим с небольшими навыками крепления дискового волокна и соединений.
● Навыки работы с оптическим кабелем.
1. Оптическое волокно на диске не может воспроизводить маленький круг, длина оптического волокна должна быть соответствующей.Малый круг или радиус изгиба оптического волокна приведет к увеличению потерь оптического сигнала;Если длина зарезервированного волокна слишком коротка, это затруднит поддержание сварки, а если оно слишком длинное, это снизит безопасность оптического волокна.Длина резервируемого волокна обычно составляет от 2 до 4 витков в лотке перед сваркой.Если один и тот же тип лотка используется в течение длительного времени, сначала можно измерить длину зарезервированного волокна.
2. Соединение волокна является наиболее уязвимым местом. Если внешняя вибрация термоусадочной трубки сломает соединение, термоусадочную трубку с обеих сторон волокна также легко сломать, поэтому термоусадочную трубку необходимо встроить в основание трубки зафиксировано и будьте осторожны, не надавливайте на волокно.
3. После того, как лоток для волокон находится в хорошем состоянии, для его фиксации используется мягкая липкая клейкая бумага, а твердая или некачественная клейкая бумага, такая как двусторонняя лента, не должна использоваться, в противном случае клейкая бумага будет стареть в течение длительного времени, Ослабление волокна диска приведет к поломке волокна или увеличению потерь при воздействии ветра или внешней вибрации.
● Навыки крепления коробки кабельного подключения.
1. Самое главное, когда соединительная коробка закреплена, - это ее герметизация, крышка корпуса соединительной коробки, чтобы проверить, герметична ли она, обратите особое внимание на герметизацию кабельного ввода, лучше всего использовать кружок клея в каждом порт.
2. После фиксации соединительной коробки кабель с обеих сторон следует намотать несколько раз и прочно завязать.Если кабель на одной стороне соединительной коробки выпрямить, балочная трубка в соединительной коробке оторвется от лотка или даже сожмется во внешней оболочке кабеля из-за теплового расширения и сжатия.

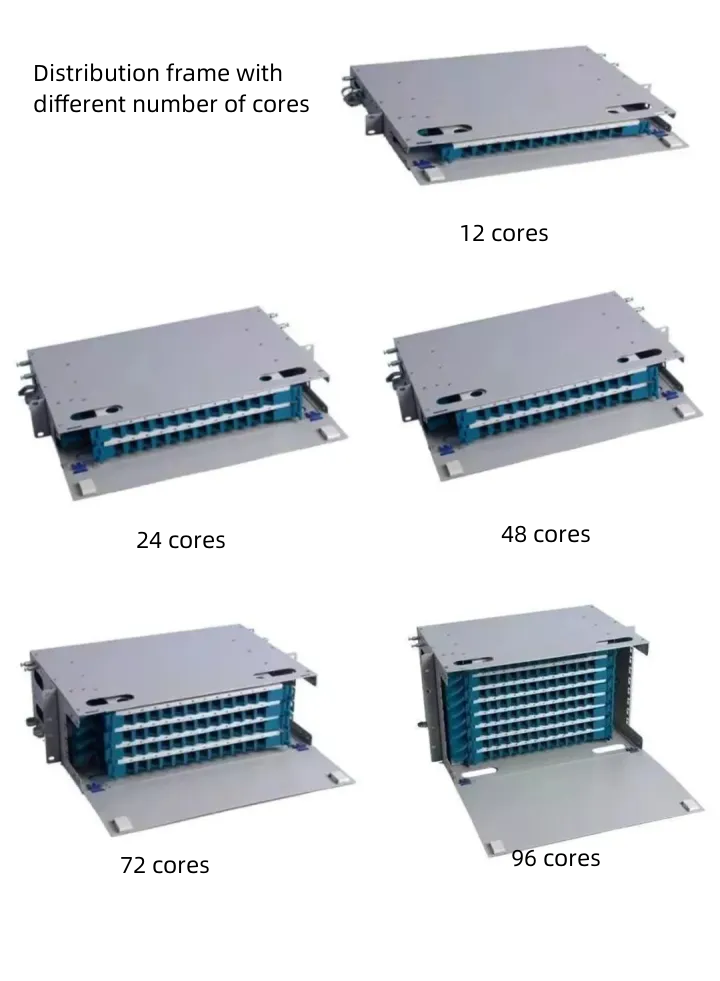

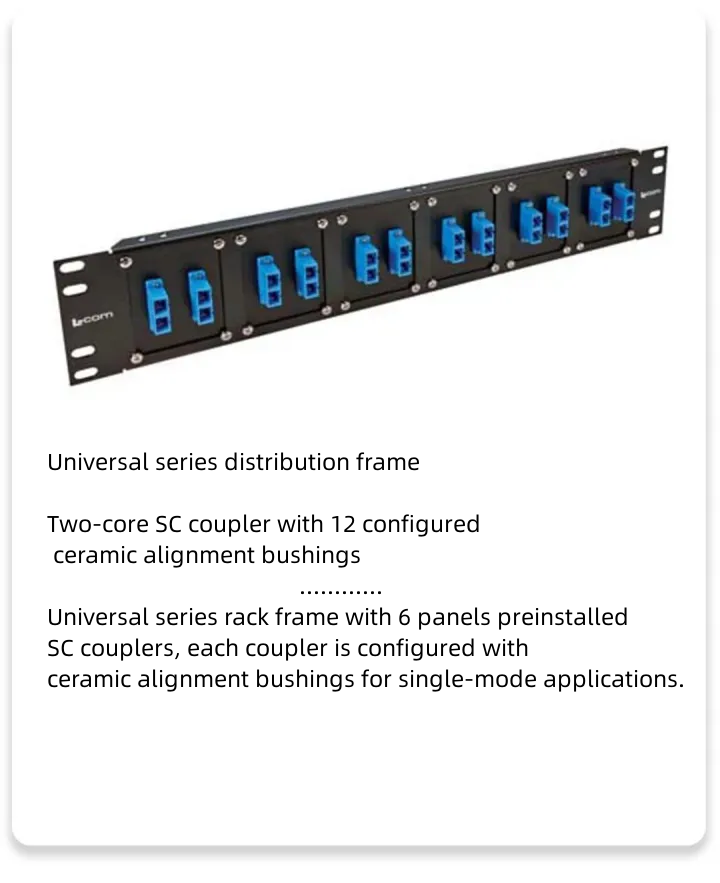

Оптоволоконная распределительная рама является важным вспомогательным оборудованием в системе оптической передачи.Он в основном используется для сварки оптических волокон, установки оптических разъемов, настройки оптического пути, хранения лишних косичек и защиты оптического кабеля.
● Четыре основные функции
1, фиксированная функция (внешняя оболочка и усиливающий сердечник должны быть механически закреплены);
2. Функция сварки (после того, как оптическое волокно в кабеле сплавляется с хвостовым кабелем, лишнее оптическое волокно сматывается и хранится);
3, функция развертывания (разъем хвостового кабеля подключен к адаптеру, а оптический разъем на другой стороне адаптера подключен к оптическому пути);
4, функция хранения (обеспечивает хранение различных перекрестных оптических линий связи между стойкой, четкую проводку, легкую настройку).

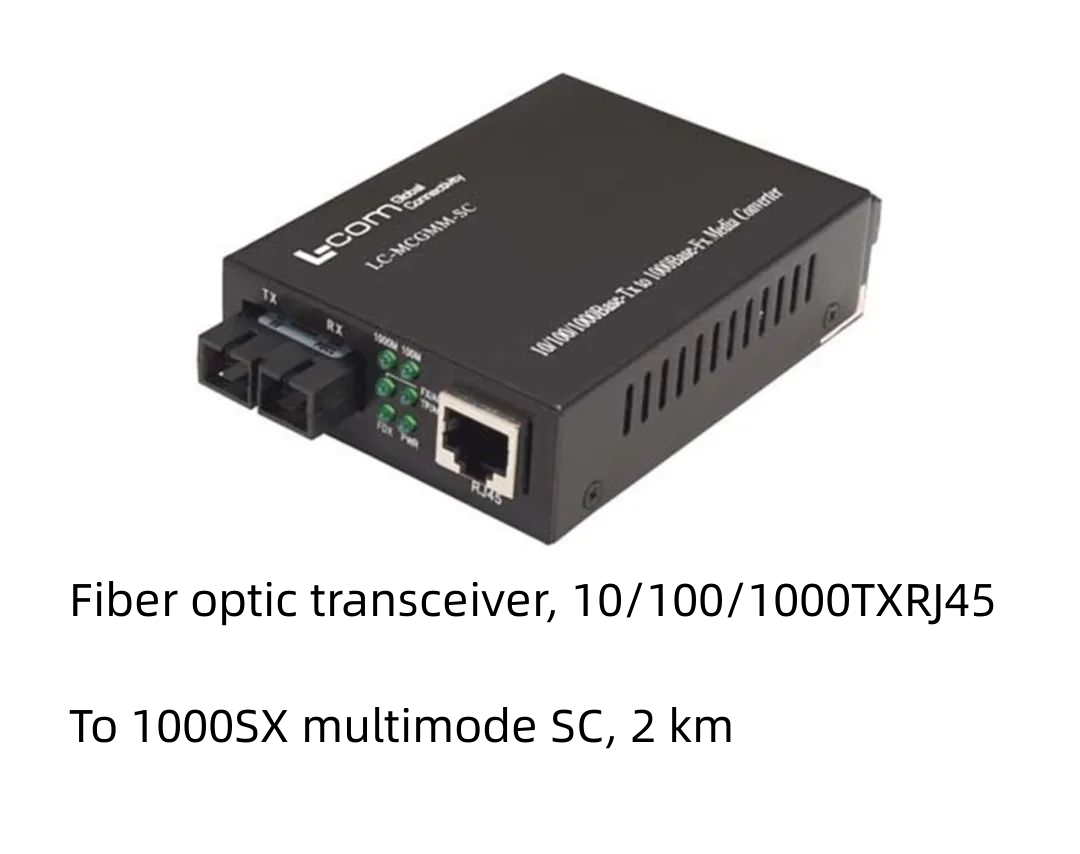

Оптоволоконный приемопередатчик представляет собой своего рода блок преобразования среды передачи Ethernet, который обменивает электрический сигнал витой пары на короткие расстояния и оптический сигнал на большие расстояния, и во многих местах его также называют фотоэлектрическим преобразователем.
● Роль оптического трансивера
1. Увеличьте расстояние передачи;
2, может быть преобразован между электрическим интерфейсом Ethernet 10M, 100M или 1000M и оптическим интерфейсом;
3, сохранить сетевые инвестиции;
4. Микропроцессор и диагностический интерфейс для определения производительности канала передачи данных;
5. Ускорьте соединение между серверами, повторителями, концентраторами, терминалами и терминалами.

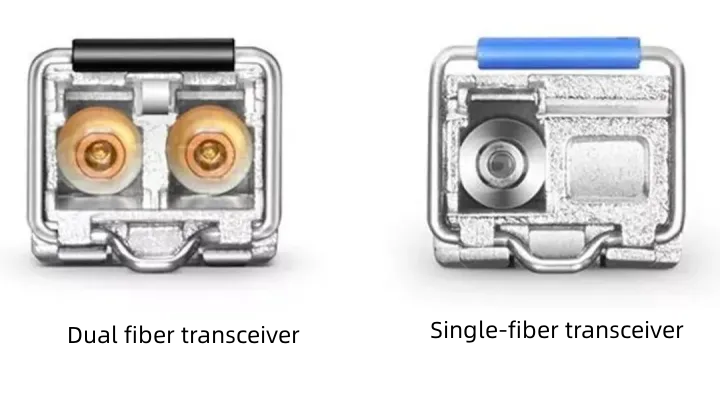

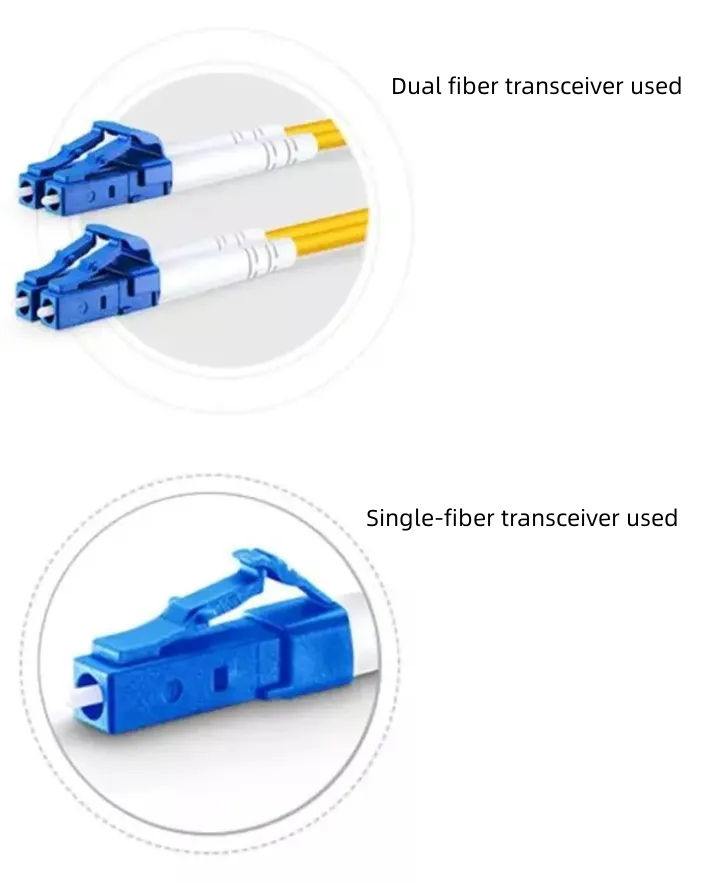

● Разница между одноволоконными и двухволоконными трансиверами.
Когда в оптические трансиверы встроены оптические модули, оптические трансиверы делятся на одноволоконные и двухволоконные приемопередатчики в зависимости от количества волоконных жил, подключенных к оптоволоконной перемычке. Линейность оптоволоконной перемычки, подключенной к одноволоконному приемопередатчику, представляет собой сердцевину волокна, которая отвечает как за передачу, так и за прием данных.Линейная оптоволоконная перемычка, подключенная к двухволоконному приемопередатчику, представляет собой две оптоволоконные жилы, одна из которых отвечает за передачу данных, а другая — за прием данных.
IЕсли оптический трансивер не имеет встроенного оптического модуля, его можно отличить по установленному оптическому модулю.Если в оптический приемопередатчик вставлен одноволоконный двунаправленный оптический модуль, то есть интерфейс является симплексным, оптический приемопередатчик является одноволоконным приемопередатчиком. Когда в оптический приемопередатчик вставлен двухволоконный двунаправленный оптический модуль, то есть интерфейс является дуплексным, приемопередатчик является двухволоконным приемопередатчиком.
