Волоконный массив (FA) — это массив, состоящий из пучка волокон или полоски волокон, установленных на подложке с V-образными канавками через определенные промежутки времени.

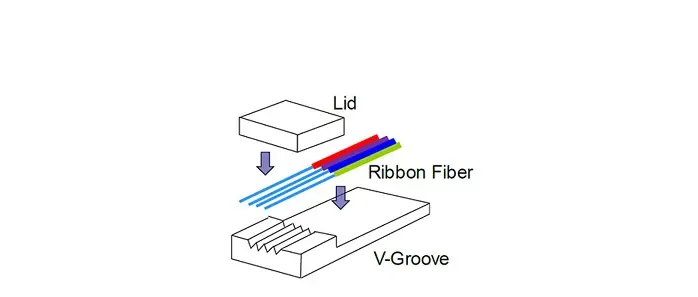

Массивы оптических волокон в оптической связи в основном включают подложку, валик и волокно.Обычно в основании подложки вырезают несколько канавок, прижимают прижимную пластину и закрепляют оптическое волокно, вставленное в канавку.Волоконные массивы очень требовательны с точки зрения материалов и производственных процессов.
Массив волокон в основном опирается на прецизионную V-образную канавку для реализации позиционирования.V-образная канавка требует специального процесса резки для достижения точного позиционирования волокна.Часть оголенного волокна без покрытия помещается в V-образную канавку.Этот процесс требует сверхточной технологии обработки, чтобы точно расположить сердцевину волокна в V-образной канавке, чтобы уменьшить потери соединения, а затем создать давление компонентом компрессора и зафиксировать клеем, а торцевая поверхность оптически шлифуется для формирования массива волокон.Материал подложки будет влиять на оптические свойства массива волокон, и необходимо использовать материал с небольшим коэффициентом расширения, чтобы обеспечить отсутствие напряжения в массиве волокон, высокую надежность и отсутствие смещения волокон при высокой температуре.Обычно используются стекло и кремний, а также керамика, проводящие подложки и пластиковые подложки.
Оптоволоконный массив
Расстояние между пазами, количество волоконных каналов и угол шлифования V-образной канавки настраиваются в соответствии с потребностями, но точность размера между центрами между соседними канавками находится в пределах ± 0,5 мкм, а параллельность между соседними канавками в пределах ±0,1 градуса.Большинство волокон, используемых в FA, представляют собой цветные ленточные волокна, которые обладают хорошими противоизгибающими свойствами, а яркие цвета позволяют легко различать каналы.
WTC обычно используется в планарных оптических волноводах, волноводных решетках, активных/пассивных волоконно-оптических устройствах, микроэлектромеханических системах;Многоканальный оптический модуль и т. д. Среди них оптоволоконный массив является одним из важных компонентов планарного оптического волноводного разветвителя (PLC Splitter), который может значительно уменьшить потери оптических волноводных устройств и выравнивание оптической связи.Wanchuang Communication предлагает различные варианты волоконных массивов, такие как количество каналов волоконного массива, расстояние между сердцевинами волокна и угол шлифования, которые можно настроить.Wenchuon Communication Technology уже 15 лет занимается производством OEM/ODM пассивных оптических устройств связи.Обладая сильной командой исследований и разработок и производственными мощностями, Wenchuon Communication Technology может предоставить клиентам комплексные индивидуальные производственные услуги по проектированию, исследованиям и разработкам, а также производству базовых устройств пассивной оптической связи.В линейку продукции в основном входят оптоволоконные соединители, оптоволоконные перемычки, разветвители ПЛК, мультиплексоры с разделением по длине волны WDM, оптические переключатели MEMS и т. д.
