Схемы каналов передачи WDM включают в себя грубое мультиплексирование с разделением по длине волны (CWDM), плотное мультиплексирование с разделением по длине волны (DWDM), мультиплексирование с разделением по длине волны на средней длине волны (MWDM) и тонкое мультиплексирование с разделением по длине волны (LWDM).
Мультиплексор с грубым разделением по длине волны CWDM
CWDM (мультиплексор с грубым разделением по длине волны) — это мультиплексор с разреженным разделением по длине волны, также известный как мультиплексор с грубым разделением по длине волны.CWDM имеет 18 каналов с разными длинами волн, каждый из которых имеет разные длины волн, разделенные на 20 нм, используя длины волн от 1270 до 1610 нм.CWDM поддерживает меньше каналов, чем DWDM, поскольку он компактен и экономически эффективен, что делает его идеальным решением для связи на небольшом расстоянии.Самым большим преимуществом системы CWDM является низкая стоимость, а стоимость устройства в основном проявляется в фильтре и лазере.Широкий интервал длин волн 20 нм также дает преимущества низких требований к техническим характеристикам лазера и упрощенной структуры оптического мультиплексора/демультиплексора для CWDM.Структура упрощается, выход увеличивается, поэтому стоимость снижается.

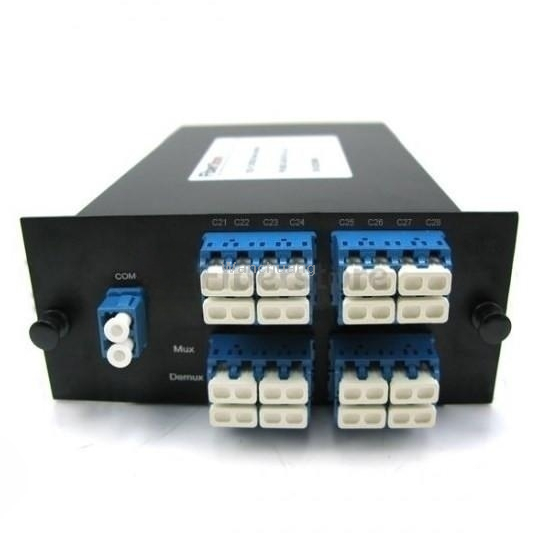

Мультиплексор с плотным разделением по длине волны DWDM
DWDM (мультиплексор с плотным разделением по длине волны) — это мультиплексор с плотным разделением по длине волны.Разнос каналов DWDM составляет 1,6/0,8/0,4 нм (200 ГГц/100 ГГц/50 ГГц), что намного меньше, чем у CWDM.По сравнению с CWDM, DWDM с меньшим расстоянием между длинами волн может передавать 8–160 длин волн по одному волокну, что больше подходит для передачи на большие расстояния.С помощью EDFA системы DWDM могут работать на расстоянии тысяч километров.
Мультиплексор с волновым разделением типа фильтра FWDM
FWDM (Фильтр мультиплексирования с разделением по длине волны) Тип фильтра мультиплексирования с разделением по длине волны основан на зрелой технологии мембранных фильтров.Мультиплексоры с разделением по длине волны (WDM) фильтрационного типа широко используются в оптических усилителях, легированных эрбием, рамановских усилителях и волоконных сетях WDM, поскольку они могут объединять или разделять волны света различной длины в широком диапазоне длин волн.
Мультиплексирование с разделением каналов на средней длине волны MWDM
MWDM повторно использует первые шесть волн CWDM, сжимает интервал длин волн CWDM с 20 нм до 7 нм и использует технологию контроля температуры TEC (Thermal Electronic Cooler) для расширения одной волны до двух волн.Это позволяет увеличить пропускную способность и еще больше сэкономить на оптоволокне.MWDM основан на 6-волновом CWDM. Сдвиги влево и вправо на 3,5 нм распределены по 12 волнам (1267,5, 1274,5, 1287,5, 1294,5, 1307,5, 1314,5, 1327,5, 1334,5, 1347,5, 1354,5, 1367,5, 1). 374,5 нм).MWDM в основном предлагается в контексте китайской сети 5G.
ЛВДМ
LWDM — это технология WDM Lan-WDM на основе каналов Ethernet, также известная как Fine WDM.Разнос каналов составляет от 200 до 800 ГГц, что находится между DWDM (100 ГГц, 50 ГГц) и CWDM (около 3 ТГц).LWDM использует 12 длин волн от 1269 до 1332 нм в O-диапазоне (1260–1360 нм). Интервал длин волн составлял 4 нм (1269,23, 1273,54, 1277,89, 1282,26, 1286,66, 1291,1, 1295,56, 1300). 05, 1304,58, 1309,14, 1313,73, 1318,35 морских миль) .Рабочая длина волны LWDM характеризуется нахождением вблизи нулевой дисперсии с небольшой дисперсией и хорошей стабильностью.В то же время LWDM может поддерживать 12 волн 25G, что повышает пропускную способность и позволяет дополнительно экономить оптоволокно.
