Мультиплексирование с разделением по длине волны (WDM) позволяет ПЕРЕДАВАТЬ свет двух или более длин волн по РАЗНЫМ оптическим каналам одновременно в одном и том же волокне.WDM (мультиплексирование с разделением по длине волны) — это две или более различных длин волн оптических сигналов несущей (переносящих различную информацию), которые в передатчике проходят через мультиплексор (мультиплексор) вместе и соединяются с одним и тем же волокном для передачи. На приемном конце оптический сигналы различных длин волн разделяются демультиплексором, а затем обрабатываются оптическим приемником для восстановления исходного сигнала.
Проще говоря, вы можете посмотреть на рисунок ниже.В традиционном режиме передачи одно волокно может передавать только оптический сигнал несущей, несущий один вид информации, и если это разные услуги, для передачи необходимо бесчисленное множество разных и независимых волокон.Однако если объем бизнес-информации велик, для передачи необходимо проложить большое количество оптических волокон, что представляет собой серьезную проблему с точки зрения места для проводки и ее стоимости.Применение системы WDM позволяет быстро решить вышеуказанные проблемы.Система WDM может передавать различные форматы «бизнес-сигналов», таких как ATM, IP и т. д., с помощью технологии мультиплексирования и демультиплексирования можно будет передавать различные бизнес-сигналы по оптоволокну, что значительно сокращает объем потребление волокна, расширение сети и разработка идеальных средств расширения.При внедрении новых широкополосных услуг, таких как CATV, HDTV, B-ISDN и т. д., необходима только одна дополнительная длина волны.
Базовая структура общей системы WDM
Базовая структура системы WDM в основном разделена на два способа: однонаправленная передача по двум волокнам и двунаправленная передача по одному волокну.Двухволоконная односторонняя передача означает, что все оптические пути передаются по волокну в одном и том же направлении одновременно, а разные длины волн переносят разные оптические сигналы.В передатчике композит передается по волокну, а в приемнике выполняется демультиплексирование для завершения передачи многоканальных оптических сигналов, а обратное направление передается по другому волокну.Передача в обоих направлениях осуществляется по двум волокнам соответственно.Двунаправленность по одному волокну означает, что световой путь передается в двух разных направлениях одновременно по основному волокну, а используемые длины волн отделены друг от друга для достижения полнодуплексной связи между собой.
Общая система WDM в основном состоит из пяти частей: системы управления сетью, оптического передатчика, оптического релейного усиления, оптического приемника и оптического канала мониторинга.

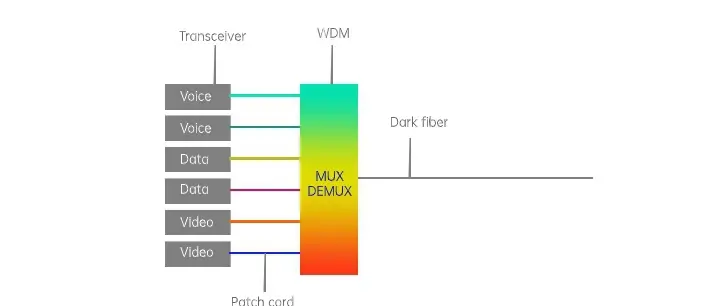

В простой системе WDM в основном используются приемопередатчики, мультиплексоры с разделением по длине волны WDM, перемычки и компоненты темного волокна.
Во всей системе WDM оптический мультиплексор с разделением по длине волны и демультиплексор являются ключевыми компонентами технологии WDM, и их производительность оказывает решающее влияние на качество передачи системы.
