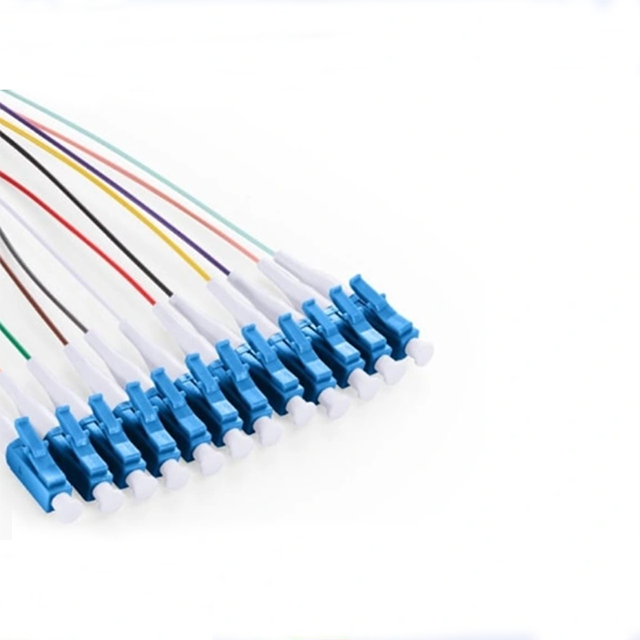

Одномодовый оптоволоконный пигтейл 9/125 цветов, предназначенный для ODF высокой плотности, сращиваемых лотков и патч-панелей.
Кабель LSZH длиной 2 м с плотным буфером 0,9 мм в 12 стандартных цветах для быстрой идентификации оптоволокна
Разъем LC APC или LC UPC на одном конце, голое волокно на другом конце для сварки или механического соединения.
Низкие вносимые потери (≤0,3 дБ) и высокие обратные потери (до ≥60 дБ) для стабильных линий связи с низким уровнем отражений.
Опция G657A, нечувствительная к изгибу оптоволокна для компактной прокладки внутри кожухов и шкафов.
Рабочая температура от -40 °C до +85 °C, ≥1000 циклов соединения и прочность на разрыв 70 Н для длительного срока службы.
Этот цветной оптоволоконный пигтейл разработан для строителей сетей, которым необходимы чистые, быстрые заделки и интуитивно понятное управление оптоволокном в средах с высокой плотностью. Каждый пигтейл представляет собой одномодовый кабель LSZH длиной 2 м и диаметром 0,9 мм с заводской заделкой разъемом LC APC или LC UPC и цветовой кодировкой в соответствии со стандартом 12 волокон. В результате получается пучок, который выглядит аккуратно в лотке, его легко прокладывать одной рукой, и он позволяет вашим техническим специалистам мгновенно сопоставлять записи сварки с физическими волокнами.
Внутри тонкой оболочки нечувствительное к изгибу волокно G657A сохраняет низкое затухание даже при прокладке пигтейла вокруг узких углов внутри соединительных кассет или компактных настенных коробок. Конец наконечника отполирован и протестирован в контролируемой производственной среде, поэтому вносимые и обратные потери остаются в жестких пределах при многократном переподключении. В полевых условиях вашей команде нужно только зачистить, очистить и соединить оголенный конец: сторона разъема готова для непосредственного подключения к адаптерам и патч-панелям без дополнительных действий по полировке.
Для операторов и интеграторов эти цветные оптоволоконные пигтейлы снижают риск ошибок при установке исправлений, ускоряют время ввода в эксплуатацию и делают будущее обслуживание более предсказуемым. Независимо от того, строите ли вы распределительные шкафы FTTH, мобильные транзитные POP или переговорные комнаты в центре обработки данных, сочетание оболочки LSZH, цветового кодирования и проверенных оптических характеристик обеспечивает безопасность и надежность.
| Спецификация | товара |
|---|---|
| Название продукта | Цвета оптоволоконных косичек |
| Количество клетчатки | 1 ядро (одно волокно) |
| Тип волокна | Одномодовый 9/125 мкм, G657A (G652D, G657A1, G657A2 опционально) |
| Диаметр кабеля | 0,9 мм с жестким буфером |
| Кабельная оболочка | LSZH (низкий дым нулевой галоген) |
| Стандартная длина | 2 м (другая длина доступна по запросу) |
| Тип разъема (стандартный) | LC APC или LC UPC |
| Дополнительные типы разъемов | ФК, СК, ЛК, СТ |
| Польский тип | ПК / СКП / АПК |
| Вносимая потеря (SM) | ≤0,3 дБ |
| Вносимая потеря (ММ) | ≤0,4 дБ |
| Возвратные потери (SM) | ПК ≥50 дБ, UPC ≥55 дБ, APC ≥60 дБ |
| Возвратные потери (ММ) | ≥35 дБ |
| Прочность спаривания | ≥1000 вязок |
| Рабочая температура | -40 °С ~ +85 °С |
| Предел прочности | 70 Н |
| Цветовое кодирование | 12-цветная последовательность для легкой идентификации (синий, оранжевый, зеленый и т. д.) |
| Приложения | Рамки ODF, лотки для сращивания, коробки FTTH, патч-панели, тестовые среды |
Волоконно-оптический пигтейл этого цвета разработан с учетом реальных потребностей монтажников и владельцев сетей, а не просто спецификации.
Четкая визуальная идентификация.
Каждый пигтейл имеет 12-цветный код, поэтому даже в переполненном лотке для сращивания технические специалисты могут визуально отслеживать волокна от магистрального кабеля до каждого порта LC. Это уменьшает ошибки перекрестных соединений и сокращает время, затрачиваемое на проверку этикеток.
Устойчивое к изгибу одномодовое волокно
G657A сохраняет затухание на низком уровне, даже когда кабель осторожно сгибается вокруг направляющих или складывается в кассеты. Это означает, что вам меньше придется беспокоиться о микроизгибах при закрытии лотков или прокладке волокон внутри компактных корпусов.
Тонкая и гибкая оболочка LSZH толщиной 0,9 мм.
Конструкция с плотным буфером толщиной 0,9 мм эластична в руке и плавно проходит через управляющие кольца, а материал LSZH повышает безопасность в помещениях, ограничивая выбросы дыма и токсичных веществ во время пожара.
LC APC/UPC для панелей с высокой плотностью размещения
Разъемы LC занимают небольшую площадь и обеспечивают надежную фиксацию, что делает их идеальными для ODF с большим количеством портов, кросс-соединений и полей коммутации центров обработки данных.
Заводская полировка, 100% проверенная производительность.
Каждый пигтейл полируется и проверяется в контролируемых условиях, поэтому значения IL/RL одинаковы от детали к детали. Это упрощает составление ссылочного бюджета и приемочное тестирование в более крупных проектах.
На практике эти функции приводят к более быстрому выделению ресурсов, меньшему количеству обращений после установки и более чистому заводу для вашей эксплуатационной группы.
Волоконно-оптические пигтейлы Colors широко используются везде, где магистральные кабели с полевой заделкой должны быть подключены к панелям или активному оборудованию посредством сращивания.
Типичные сценарии включают в себя:
Распределительные шкафы FTTH и FTTx
Разбейте многожильные фидерные кабели на отдельные порты LC в центральных офисах, уличных шкафах или коробках MDU. Цветовое кодирование позволяет легко сопоставить каждую абонентскую линию с конкретным волокном.
Соединения центров обработки данных и POP.
Используйте пигтейлы для заделки магистральных волокон в ODF высокой плотности и стойках кросс-коммутации. Разъемы LC APC/UPC поддерживают одномодовые каналы как для дальней, так и для ближней связи.
Помещения телекоммуникаций и передачи
Заделывайте кабели OSP, идущие в помещения передачи, микроволновые площадки или убежища базовых станций, обеспечивая чистое соединение с оборудованием DWDM/OTN или медиаконвертерами.
Испытательные лаборатории и производственные линии
Используйте одиночные пигтейлы для создания повторяемых эталонных соединений для оптических испытательных стендов, калибровочных установок или оптических модулей, проходящих испытания в производстве.
В проектах B2B эти приложения часто комбинируются: для одного развертывания могут потребоваться сотни или тысячи выводов в нескольких шкафах. Выбор стандартизированного пигтейла с цветовой маркировкой упрощает проектирование, установку и долгосрочную документацию.
Конструкция оптоволоконного пигтейла этого цвета оптимизирована как по производительности, так и по удобству использования.
Конструкция с плотным буфером
Плотный буфер толщиной 0,9 мм плотно охватывает стекло, обеспечивая механическую защиту без увеличения объема. Монтажники ощущают хороший баланс гибкости и надежности при прокладке волокон через соединительные лотки.
Внешняя оболочка LSZH
Безгалогенная оболочка с низким дымовыделением разработана для минимизации дыма и агрессивных газов в условиях пожара, что делает косичку подходящей для внутренних помещений, таких как офисные здания, центры обработки данных и транспортные узлы, где строгие правила безопасности.
Нечувствительное к изгибу волокно G657A.
Этот тип волокна сохраняет низкое затухание даже при небольшом радиусе изгиба при прокладке внутри помещений, что особенно важно для сплайс-кассет высокой плотности и компактных настенных коробок.
12-цветная идентификация
Волокна поставляются в стандартной 12-цветной последовательности (например, синий, оранжевый, зеленый, коричневый, сланцевый, белый, красный, черный, желтый, фиолетовый, розовый, голубой). В лотке для сращивания цвета образуют визуальную «карту», отражающую вашу документацию, что упрощает проверку и расширение.
Такое сочетание конструкции и цветового кодирования не только защищает оптическое ядро, но и меняет способ взаимодействия технических специалистов с оборудованием: меньше ошибок в чтении этикеток, более быстрое устранение неполадок и более четкое обучение нового персонала.
Для сетевых операторов и интеграторов решающее значение имеет стабильная производительность на протяжении всего жизненного цикла продукта.
Ключевые преимущества производительности
Низкие вносимые потери
Разъемы LC APC/UPC с заводской полировкой поддерживают одномодовые вносимые потери на уровне 0,3 дБ или ниже, поддерживая ограниченный бюджет мощности в каналах с большой досягаемостью или многопролетными соединениями.
Высокие обратные потери
Разъемы APC обеспечивают обратные потери до 60 дБ, сводя к минимуму обратное отражение в одномодовых системах с высокой скоростью и дальними расстояниями. Варианты UPC обеспечивают уровень шума ≥55 дБ и подходят для большинства сетей доступа и корпоративных сетей.
Экологическая устойчивость
Пигтейл рассчитан на эксплуатацию в диапазоне от -40 °C до +85 °C и предназначен для наружных шкафов, некондиционируемых технических помещений и центров обработки данных с кондиционируемым климатом.
Механическая долговечность
Благодаря ≥1000 циклам соединения и прочности на растяжение 70 Н пигтейлы остаются надежными благодаря многократной замене заплат и стандартному обращению с кабелем во время установки.
Эти показатели означают, что вы можете с уверенностью проектировать соединения, зная, что производительность разъема будет оставаться в пределах спецификации в течение типичного срока службы и условий окружающей среды.
Разные проекты требуют разных конфигураций, и оптоволоконный пигтейл этого цвета предназначен для плавной интеграции в различные инфраструктуры.
Варианты разъемов
Хотя в стандартной конфигурации используются разъемы LC APC или LC UPC, также доступны разъемы FC, SC и ST. Это позволяет адаптироваться к устаревшему оборудованию или средам смешанных поставщиков без изменения плана оптоволокна.
Варианты оптоволокна и кабеля
Помимо G657A могут поставляться одномодовые типы, такие как G652D, а также улучшенные варианты, нечувствительные к изгибу. Многомодовые версии с соответствующими значениями IL/RL доступны для корпоративных приложений ближнего действия.
Длина и упаковка
Стандартная длина 2 м подходит для большинства конфигураций соединительных лотков, но могут быть изготовлены более длинные или короткие пигтейлы в соответствии с конструкцией конкретного шкафа или ODF. Комплекты могут поставляться в виде цветных наборов по 6 или 12 штук или в индивидуальной упаковке, в зависимости от того, как ваши команды выполняют монтаж.
Совместимость системы
Пигтейлы можно использовать с обычными сварочными аппаратами и корпусами для механических сращиваний, они подходят к стандартным адаптерам LC и кассетам ODF.
Покупателям B2B, управляющим масштабными развертываниями, такая гибкость позволяет стандартизировать одно проверенное семейство продуктов, сохраняя при этом соответствие конкретным потребностям каждого проекта.
