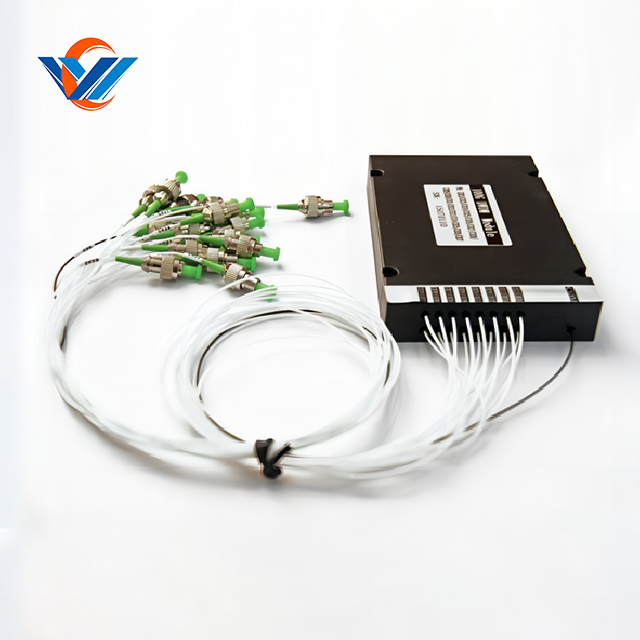

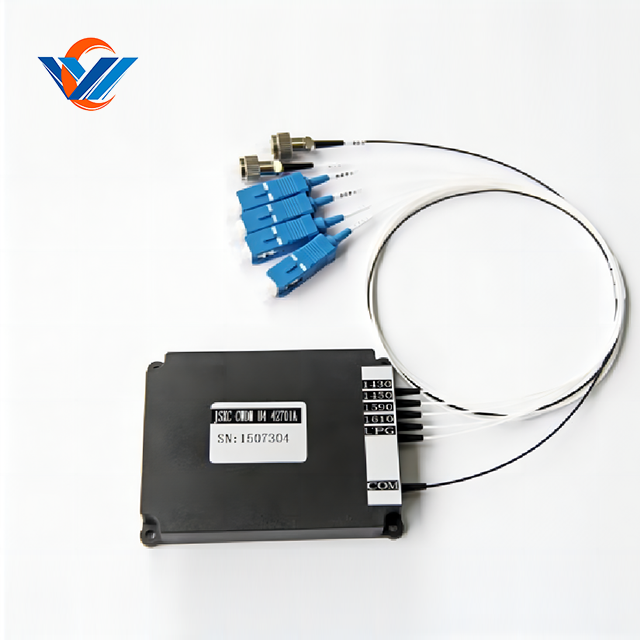

А 4 канала 200 ГГц WDM Фильтр для волоконных сетей Представляет собой высокопроизводительное решение для мультиплексирования длина волны, разработанное для оптимизации использования полосы пропускания волокна в современных сетях связи. Этот пассивный оптический компонент использует усовершенствованную технологию тонкопленочного фильтра (TFF) для объединения или разделения четырех различных оптических сигналов на одном волокне, каждый разнесенный 200 ГГц друг от друга (приблизительно 1,6 нм при длине волны 1550 нм).
| Количество: | |
|---|---|
| PDF экспорт | |
Этот фильтр WDM, Компонент оснащен компактной, без эпоксидной оптической конструкции, которая обеспечивает исключительную стабильность в разных вариациях окружающей среды, что делает его подходящим как для Metro, так и для длинных применений. разработанный для работы в C-диапазоне (1530 нм-1565 нм)
При низкой потерь внедрения и высокой изоляцией канала фильтр поддерживает целостность сигнала даже в средах длины волны высокой плотности. Он поддерживает скорости передачи данных до 100 Гбит / с на канал, совместимый с современными когерентными и некоммерческими системами передачи. Устройство соответствует стандартам Telcordia GR-1209 и GR-1221, гарантируя надежную производительность в развертываниях сети оператора.
4 канала с расстоянием 200 ГГц (1,6 нм) в сетке ITU-T G.694.1, обеспечивая взаимодействие со стандартными системами WDM.
Низкие потери вставки ≤1,4 дБ на канал, минимизируя ослабление сигнала через фильтр.
Высокая выделение канала ≥25 дБ (прилегающая) и ≥35 дБ (не приспособленное), предотвращая перекрестные помехи между каналами длины волны.
Тонкий фильтр фильтра (TFF) с запатентованным процессом осаждения для точного управления длиной волны.
Широкая полоса пропускания ≥0,25 нм при -0,5 дБ , приспособление длина длины волны от трансиверов и изменения температуры.
Оптический путь без эпоксидного эпоксии устраняет потенциальные проблемы с надежностью от деградации клея с течением времени.
Компактные размеры пакета : L110 x W95 x H7,5 мм, подходящие для полки высокой плотности и установки стоек.
Диапазон рабочей температуры : от -40 ° C до +85 ° C, поддержание производительности в условиях экстремальных условий окружающей среды.
Высокая обработка мощности : до 300 МВт на канал, совместимый с высококлассными оптическими усилителями.
Поляризационная зависимая потеря (PDL) ≤0,5 дБ , обеспечивая постоянную производительность во всех поляризационных состояниях.
Потеря в зависимости от температуры ≤0,5 дБ над рабочим диапазоном, минимизация изменений производительности в суровых условиях.
Telcordia квалифицировалась на долгосрочную надежность в телекоммуникационных сетях.
Обеспечивает экономически эффективную расширение полосы пропускания путем агрегирования нескольких услуг 10 г/40 г/100 г на существующую волоконную инфраструктуру. Идеально подходит для подключения центров обработки данных и корпоративных кампусов в столичных регионах.
Используется в системах передачи длинного иотража для максимизации использования волокна между центральными офисами. Мешеская интервалов 200 ГГц поддерживает плотную длину волны при одновременном поддержании достаточных охранных полос для стабильности системы.
Облегчает связь с высокой способностью между географически распределенными центрами обработки данных , поддержкой облачных сервисов и систем аварийного восстановления. Включите 400 Гбит / с агрегатов полосы пропускания по одной паре волокна при использовании 100 Гбит / с на канал.
Критическая для мобильных приложений обратного хода, агрегируя несколько подключений площадью 5G со ячейки на оптоволоконные ссылки. Поддерживает требования с низкой задержкой и высокой пропускной способностью в развертываниях 5G NR (New Radio).
Позволяет одновременно передавать видео, голосовые и передачи данных по инфраструктуре общего волокна. Высокая изоляция предотвращает помехи между аналоговым видео и цифровыми каналами данных.
Фильтры 200 ГГц обеспечивают 1,6 -нм -интервал между каналами (при 1550 нм), в то время как фильтры 100 ГГц предлагают 0,8 нм расстояние. Системы 200 ГГц более экономически эффективны и терпимы к дрейфу длины волны, что делает их пригодными для метро и корпоративных сетей. Системы 100 ГГц обеспечивают более высокую плотность для длинных сетей, где волокно мало.
Да, этот двунаправленный фильтр может функционировать как MUX (комбинируя несколько длин волн с одним волокном) и Demux (разделение комбинированных длин волн на отдельные каналы). Симметричный дизайн обеспечивает постоянную производительность в любом режиме.
Фильтр поддерживает стабильные характеристики в своем рабочем диапазоне с изменением температуры длины волны <0,002 нм/° C и изменением потери вставки <0,005DB/° C. Это сводит к минимуму необходимость активного контроля температуры в большинстве сценариев развертывания.
Фильтр предназначен для использования с одномодовым волокном (SMF-28 или эквивалент), работающего в C-диапазоне (1530-1565 нм). Он не совместим с мультимодным волокном из -за несоответствия диаметра режима и более высокой потери вставки.
Используйте сжатые воздушные банки для удаления свободного мусора, за которыми следуют укрепленные спиртовыми салфетками для конечных поверхностей разъемов. Для портов для переборки используйте выделенные инструменты для очистки в стиле толкания. Осмотрите разъемы с помощью прицела волокна (увеличение ≥200x) перед сопряжением, чтобы обеспечить чистоту.
