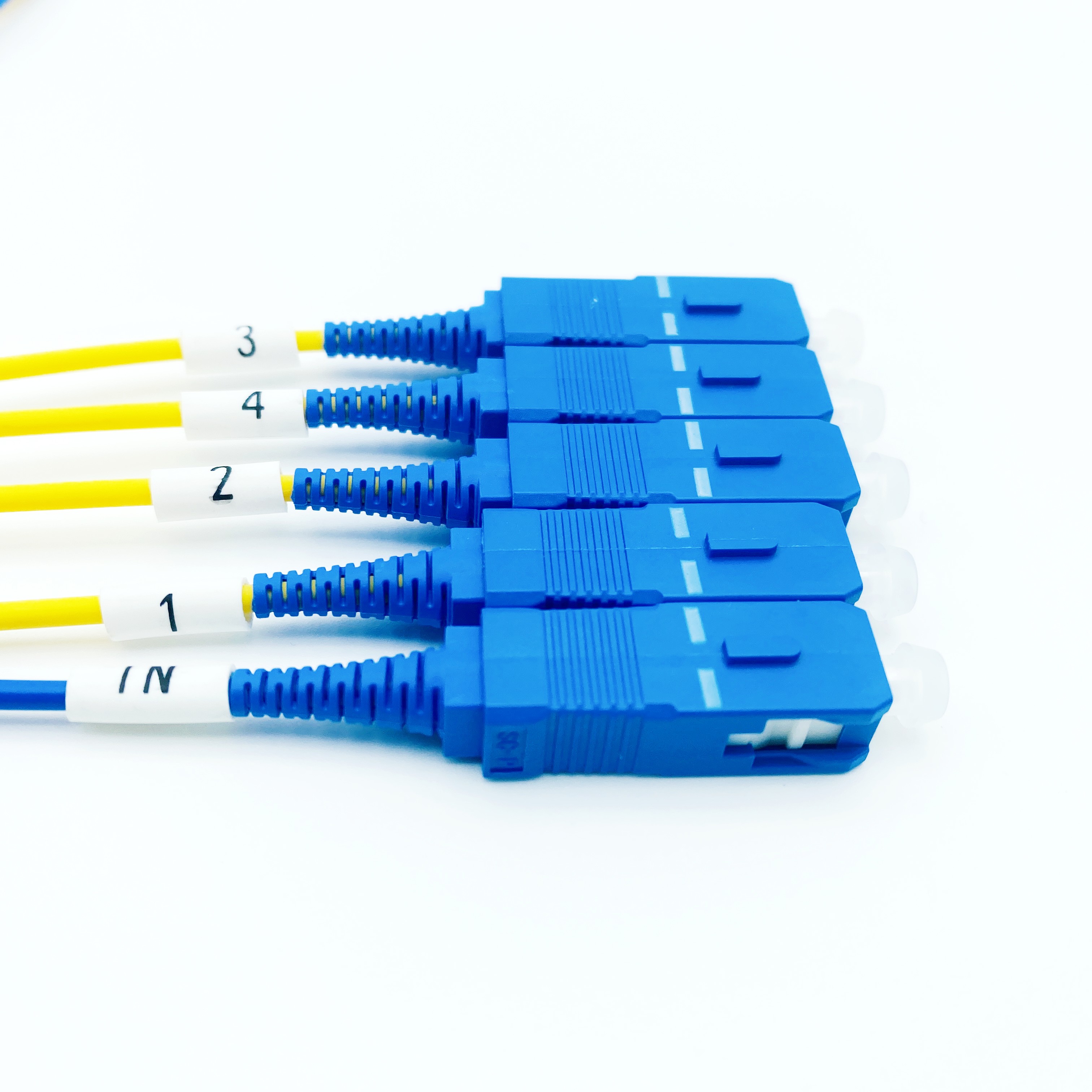

В современных оптических сетях PLC Splitter прячется внутри оптоволоконных распределительных рам, уличных шкафов и настенных коробок, незаметно разделяя один оптический сигнал на множество ветвей. Это небольшой компонент, но разветвитель ПЛК оказывает большое влияние на бюджет канала, топологию сети, долгосрочную надежность и гибкость обновления. Для многих инженеров и покупателей B2B детальное понимание PLC Splitter является ключом к принятию более эффективных технических решений и решений о покупке.
Поскольку оптоволокно в дома, кампусные сети и центры обработки данных продолжает расширяться, PLC Splitter стал стандартным строительным блоком. Но знаете ли вы, что находится внутри PLC Splitter , как он устроен и как его следует устанавливать? Если вы работаете с оптическими проектами, знание ответов может сэкономить как время, так и деньги.
ПЛК-сплиттер — это пассивное планарное устройство световой цепи, в котором используется интегрированный волноводный чип для разделения одного или нескольких входных волокон на несколько выходных волокон с контролируемыми соотношениями, стабильными потерями и широким диапазоном длин волн, что делает его важным элементом в современных оптических распределительных сетях.
Это означает, что сплиттер ПЛК — это не просто обычный «сплиттер». Это тщательно спроектированный оптический компонент со специфическими вносимыми потерями, однородностью, потерями, зависящими от поляризации, обратными потерями, температурным диапазоном и механической надежностью. Для пользователей B2B рассмотрение PLC Splitter как полностью определенного продукта, а не просто аксессуара, помогает согласовать инженерные требования и решения о закупках.
В следующих разделах мы расскажем, что такое PLC Splitter , как он работает, как разработаны различные стили пакетов, какие ключевые параметры необходимо проверить, а также как выбирать, устанавливать и обслуживать PLC Splitter в реальных проектах. Мы также будем использовать описания стилей данных и таблицы, чтобы упростить сравнение проектов и составление бюджета для инженеров и покупателей.
Основные разделы этой статьи
Что такое сплиттер ПЛК в оптоволоконных сетях
Как работает сплиттер ПЛК
Основные стили и структуры пакетов PLC Splitter
Основные технические параметры PLC Splitter
Применение PLC Splitter в современных сетях
Как правильно выбрать сплиттер ПЛК для вашего проекта
Советы по установке и обслуживанию PLC Splitter
PLC Splitter по сравнению с другими оптическими сплиттерами
Часто задаваемые вопросы о сплиттере ПЛК
Вывод: что должен помнить каждый инженер о PLC Splitter
ПЛК-сплиттер — это пассивный компонент распределения оптической мощности, основанный на плоской микросхеме световой схемы, которая делит входящий оптический сигнал на несколько исходящих сигналов с фиксированными коэффициентами разделения и стабильной производительностью в стандартном одномодовом окне длины волны.
Другими словами, сплиттер ПЛК использует одно или два входных волокна и выводит множество волокон, например 2, 4, 8, 16, 32 или 64. В отличие от простых механических соединителей, сплиттер ПЛК использует чип из кварцевого стекла со встроенными волноводами для управления разделением света. Это позволяет ПЛК-сплиттеру обеспечивать точную и воспроизводимую производительность для каждого выходного порта, что имеет решающее значение в больших пассивных оптических сетях, где многие абоненты используют один центральный источник.
В реальных развертываниях разветвитель ПЛК часто является центральным элементом, обеспечивающим топологию «точка-многоточка». Одно фидерное волокно из центрального офиса или аппаратной подключается ко входу сплиттера ПЛК , а несколько выходов затем подключаются к распределительным волокнам, идущим к зданиям, этажам или отдельным пользователям. Используя эту простую структуру, сетевой оператор может обслуживать множество конечных точек без необходимости отдельного активного оборудования для каждого филиала.
С точки зрения B2B, PLC Splitter — это семейство продуктов, а не отдельный продукт. Он включает в себя разные соотношения разделения (от 1x2 до 1x64 и от 2x2 до 2x64), разные типы разъемов, разные диаметры кабелей и разные форматы корпусов. Когда вы видите «PLC Splitter» в каталоге, подробные параметры этого ключевого слова определяют, соответствует ли он вашему проекту сети.
Разделитель PLC работает, пропуская свет через кристалл плоского волновода на основе диоксида кремния, где оптическое поле постепенно разделяется на несколько ветвей, так что каждое выходное волокно получает контролируемую долю входной мощности с высокой однородностью.
Сердцем ПЛК-сплиттера является его плоская световолновая микросхема. Этот чип изготавливается на кремниевой подложке с использованием процессов, аналогичных тем, которые используются в интегральных схемах. Крошечные волноводы создаются с определенной шириной, высотой и показателем преломления. Эти волноводы образуют сеть, которая начинается с одного или двух входов и разветвляется на множество выходов. Поскольку геометрия определяется литографически, PLC Splitter может обеспечить очень точный контроль коэффициентов разделения между всеми выходами.
Когда свет попадает во входное волокно разветвителя ПЛК , он попадает в волновод на чипе. Проходя по кристаллу, волновод медленно разделяется на несколько путей через специально разработанные области разветвления. Каждая ветвь несет часть оптической мощности. Конструкция гарантирует, что оптическая длина и условия связи очень схожи для каждого пути, поэтому сплиттер ПЛК может поддерживать хорошую однородность среди своих многочисленных выходных портов.
После волноводной сети свет от каждой ветви возвращается обратно в выходные волокна через блок волоконной матрицы. Входные волокна, волноводный чип и выходные волокна выровнены и зафиксированы внутри корпуса PLC Splitter . При повседневном использовании технические специалисты видят только пигтейлы или разъемы, но внутри небольшого корпуса микросхема PLC Splitter выполняет сложную интегрированную оптику для точного разделения сигнала.
Продукты PLC Splitter доступны в нескольких основных стилях упаковки, включая голое волокно, мини-модуль, коробку ABS, кассетную конструкцию и конструкцию для монтажа в стойку, которые используют один и тот же внутренний чип, но оптимизированы для различных сред установки и методов прокладки кабелей.
Самая простая конструкция — это разветвитель ПЛК с голым оптоволоконным кабелем . В этой версии планарные чипы и массивы волокон защищены компактной цилиндрической или прямоугольной трубкой, а входные и выходные волокна выходят как волокна с непокрытым покрытием или с буфером. Этот тип разветвителя ПЛК идеально подходит для соединения непосредственно с крышками и лотками, где пространство ограничено и нет необходимости во внешних разъемах.
Мини-модули PLC Splitter имеют небольшой прямоугольный корпус вокруг переходов микросхем и волокон. Мини-корпус обеспечивает лучшую механическую защиту и упрощает управление оптоволокном, сохраняя при этом небольшой объем. Мини-модули широко используются в небольших распределительных коробках для оптоволокна, напольных коробках и настенных шкафах, где технические специалисты до сих пор в основном используют для соединений сварку.
Модули ABS box сплиттера PLC и кассетные модули сплиттера PLC предназначены для более четкого управления полем и структурированных кабельных систем. Они используют корпуса большего размера с монтажными отверстиями или пазами в рамке, встроенными средствами защиты от натяжения кабеля, маркировкой портов и иногда разъемами с предварительной заделкой, такими как SC или LC. Сборки монтируемые в стойку, разветвителей ПЛК, идут еще дальше, объединяя несколько микросхем ПЛК в 19-дюймовую или аналогичную панель, которую можно установить непосредственно в распределительный шкаф. Все эти конструкции основаны на одном и том же принципе планарной световой схемы, но предлагают разные уровни защиты, плотности и удобства для проектов B2B.
Ключевые технические параметры сплиттера ПЛК включают вносимые потери, однородность потерь, потери, зависящие от поляризации, обратные потери, рабочий диапазон длин волн, диапазон рабочих температур и механическую надежность, и эти значения определяют, может ли сплиттер ПЛК соответствовать требованиям конкретной конструкции сети.
Вносимые потери — это основной показатель, который инженеры проверяют в первую очередь. Для сплиттера ПЛК вносимые потери включают в себя идеальные теоретические потери на расщепление и избыточные потери, вызванные несовершенством чипа и упаковки. Например, типичные вносимые потери высококачественного разветвителя ПЛК 1x2 могут составлять около 4 дБ на порт, разветвителя ПЛК 1x4 — примерно от 7 до 7,5 дБ, разветвителя ПЛК 1x8 — примерно от 10,5 до 11 дБ, а разветвителя ПЛК 1x32 — примерно от 16,5 до 17 дБ. Эти значения используются непосредственно при расчете бюджета канала.
Равномерность потерь не менее важна. Он измеряет разницу вносимых потерь между лучшими и худшими выходными портами сплиттера ПЛК . В хорошо спроектированном изделии однородность может находиться в пределах 0,6 дБ для разветвителя ПЛК 1x4 , в пределах 1,0 дБ для разветвителя ПЛК 1x8 и примерно от 1,5 до 2,5 дБ для разветвителя ПЛК 1x32 или 1x64 . Повышенная однородность означает, что все пользователи, подключенные через этот разветвитель ПЛК, получают одинаковую оптическую мощность, что упрощает проектирование системы.
Другие параметры определяют стабильность и совместимость. Потери, зависящие от поляризации, поддерживаются на низком уровне, поэтому производительность разветвителя PLC существенно не меняется при изменении поляризации в волокне. Возвратные потери должны быть высокими, что указывает на низкое обратное отражение, которое защищает лазеры и уменьшает помехи. Рабочий диапазон длин волн стандартного одномодового разветвителя PLC охватывает примерно от 1260 до 1650 нм, что позволяет использовать его в нескольких окнах передачи и с различными услугами по одному и тому же волокну. Наконец, диапазон рабочих температур, часто от минус 40 градусов до плюс 85 градусов, а также значения механической прочности гарантируют, что PLC Splitter выдержит эксплуатацию в уличных шкафах и частое обращение в реальных проектах.
Модули PLC Splitter используются в FTTH, FTTB, пассивных оптических локальных сетях, кабельном телевидении, центрах обработки данных и тестовых средах для распределения оптических сигналов от небольшого количества фидеров к большему количеству узлов экономичным и пассивным способом.
При подключении оптоволокна к домашним сетям разветвитель ПЛК обычно размещается в центральном офисе или в наружном шкафу. Один нисходящий сигнал высокой мощности поступает в разветвитель ПЛК, который затем делит мощность на множество абонентов. Восходящие сигналы от всех пользователей также объединяются с помощью разветвителя ПЛК обратно в центральный офис. Пассивная природа сплиттера ПЛК означает, что он не требует локального питания, что значительно упрощает развертывание в уличных шкафах.
При подключении оптоволокна к сетям здания или кампуса на каждом этаже или в каждом крыле можно использовать разветвитель PLC для разветвления одного вертикального волокна на несколько горизонтальных волокон. Например, сплиттер ПЛК 1x8 может обеспечить питание восьми офисов, каждый из которых имеет собственную розетку. Это уменьшает количество стояков, сохраняя при этом каждое рабочее пространство собственным выделенным соединением. Компактный размер мини-модулей и сплиттеров PLC Box ABS позволяет легко устанавливать их в распределительных щитах зданий.
Центры обработки данных и испытательные среды также используют продукты В центрах обработки данных разветвитель ПЛК 1x2 может отражать трафик в системы мониторинга, не затрагивая основной канал, или может поддерживать архитектуры резервирования. Испытательные лаборатории используют модули PLC Splitter для питания нескольких устройств от одного оптического источника и для моделирования сценариев многопользовательского доступа. Во всех этих случаях стабильная и предсказуемая работа разветвителя ПЛК в широком диапазоне длин волн является основой для точного тестирования и надежной работы. PLC Splitter .
Выбор подходящего разветвителя ПЛК для проекта требует соответствия коэффициента разделения, стиля корпуса, типа разъема, типа волокна, уровня производительности и экологического рейтинга фактической топологии сети и условиям установки.
Первое решение – соотношение разделения. Вам следует оценить количество конечных точек, которые должен обслуживать данный сплиттер ПЛК , а также максимально допустимые вносимые потери. Если расстояние между центральным оборудованием и пользователем небольшое, а мощность передатчика высокая, можно использовать разветвитель ПЛК 1x32. Для более длинных пролетов или меньшей мощности зачастую безопаснее использовать разветвитель ПЛК 1x8 или 1x16. Всегда рассчитывайте бюджет канала, используя реалистичные значения вносимых потерь для разветвителя ПЛК и других компонентов.
Второе решение — стиль упаковки. Если вы работаете внутри небольшого затвора или вам необходимо соединить все волокна, лучшим вариантом может оказаться голое волокно или мини-модуль PLC Splitter. При установке в шкаф или стойку модули ABS Box PLC Splitter и кассетные модули PLC Splitter, которые поставляются с разъемами и монтажным оборудованием, могут значительно сократить время установки. Учитывайте также диаметр кабеля, длину пигтейла и тип разъема, предлагаемые в каждом разветвителе ПЛК, чтобы они соответствовали остальному оборудованию.
Третье решение — это уровень производительности и окружающая среда. Некоторые продукты PLC Splitter предлагаются в версиях стандартного и премиум-класса. Версии премиум-класса могут предложить немного меньшие вносимые потери, лучшую однородность или более широкий диапазон рабочих температур. В суровых условиях эксплуатации на открытом воздухе или в регионах с большими перепадами температур решающее значение имеет выбор разветвителя ПЛК с надежным температурным диапазоном и прочной механической конструкцией. Для центров обработки данных с высокой плотностью размещения может быть более важным, чтобы сплиттер ПЛК имел отличные обратные потери и стабильное поведение с течением времени.
При правильной установке и обслуживании сплиттера ПЛК основное внимание уделяется правильному монтажу, контролируемой прокладке оптоволокна, чистым разъемам и регулярному тестированию, чтобы предотвратить ненужные потери и обеспечить долгосрочную стабильность оптической сети.
Во время установки разветвитель ПЛК следует сначала установить в предполагаемом месте, будь то лоток, шкаф, настенная коробка или каркас стойки. Устройство должно быть надежно закреплено, чтобы оно не могло сдвинуться с места при открытии дверей или протягивании кабелей. Входные и выходные волокна или патч-корды от разветвителя ПЛК следует проложить по соответствующим каналам прокладки кабелей, избегая крутых изгибов и механических напряжений. Соблюдение минимального радиуса изгиба особенно важно для поддержания низких потерь.
Все разъемы, связанные с разветвителем ПЛК, необходимо тщательно очистить и проверить перед соединением. Пыль, масло или царапины на поверхностях разъема могут привести к дополнительному затуханию на несколько децибел, в котором ошибочно можно списать вину на сам разветвитель ПЛК. Используя стандартные инструменты для очистки оптоволокна и смотровые приборы, технические специалисты должны убедиться, что порты разветвителя ПЛК и соединительные патч-корды находятся в хорошем состоянии, прежде чем закрывать шкаф.
Для технического обслуживания рекомендуется включать разветвитель ПЛК в регулярные проверки. Визуальные проверки позволяют обнаружить поврежденные кабели, защемленные волокна или незакрепленные адаптеры. Измерения с помощью измерителя оптической мощности и источника света могут подтвердить, остаются ли вносимые потери через разветвитель ПЛК в ожидаемом диапазоне. Если обнаружено внезапное изменение потерь, технические специалисты должны сначала перепроверить разъемы и маршрутизацию оптоволокна. Только после этих действий следует заменять сам модуль PLC Splitter. Проектирование сетей на основе модульных блоков ПЛК-сплиттеров делает такую замену быстрой и минимально трудоемкой.
По сравнению с сплиттерами с биконическим конусом и делителями с селективной длиной волны, PLC Splitter предлагает большее количество портов, лучшую однородность выходного сигнала, более широкую неравномерность длины волны и более компактную интеграцию, поэтому технология PLC Splitter является выбором по умолчанию в новых пассивных оптических сетях.
Сплиттеры с плавленым биконическим конусом изготавливаются путем сплавления и растяжения оптических волокон вместе для создания области соединения. Хотя они могут хорошо работать с низкими коэффициентами разделения, такими как 1x2 или 1x4, их становится сложнее производить при жестких допусках 1x16 и выше. решает Сплиттер ПЛК эту проблему, реализуя функцию разделения в плоском кристалле, поэтому производство остается стабильным даже при большом количестве портов, например 1x32 или 1x64. Это основная причина, по которой продукты PLC Splitter доминируют в новых развертываниях.
Другое отличие заключается в поведении длины волны. Хорошо спроектированный ПЛК-сплиттер обеспечивает почти равномерную производительность разделения в диапазоне от 1260 до 1650 нм, позволяя одному и тому же устройству передавать услуги на нескольких длинах волн. Устройства FBT часто демонстрируют большее изменение в зависимости от длины волны и иногда не подходят для всего диапазона. Селективные делители длины волны, например, основанные на тонкопленочных фильтрах или решетчатых структурах, предназначены для разделения каналов определенной длины волны, а не для равномерного распределения мощности, поэтому они используются для различных задач, таких как WDM, а не для общего разветвления.
С точки зрения покупателя B2B, разветвитель ПЛК обычно является наиболее экономичным выбором, когда вам нужно много однородных выходов и простая функция разделения мощности. Он предлагает хороший баланс стоимости, производительности и надежности, а широкий спектр пакетов и конфигураций PLC Splitter упрощает стандартизацию для нескольких проектов и сетевых уровней.
Общие вопросы о PLC Splitter включают его влияние на качество сигнала, максимальный практический коэффициент разделения, как протестировать его в полевых условиях и как долго он может прослужить в реальных рабочих условиях.
Часто возникает вопрос, ухудшает ли сигнал Ответ заключается в том, что каждый разветвитель ПЛК вносит предсказуемые вносимые потери, поскольку он делит мощность, но не искажает форму сигнала, если устройство спроектировано правильно. Пока бюджет канала включает потери в разветвителе ПЛК и зарезервирован достаточный запас, сеть по-прежнему будет соответствовать требованиям по битовым ошибкам и качеству обслуживания. разветвитель ПЛК .
Другой вопрос, сколько пользователей можно подключить через один PLC Splitter . Технически разветвитель ПЛК 1x64 может обслуживать 64 выхода, а существуют еще более высокие коэффициенты передачи. Однако практический коэффициент разделения зависит от других факторов, таких как мощность передачи, чувствительность приемника, длина волокна и дополнительные компоненты. Многие операторы выбирают модули PLC Splitter 1x16 или 1x32 как хороший компромисс между покрытием и производительностью, а затем настраивают топологию в зависимости от местных условий.
Тестирование сплиттера ПЛК в полевых условиях несложно. Технические специалисты измеряют входную мощность и каждую выходную мощность, рассчитывают потери для каждого пути и сравнивают эти значения с таблицей данных. Если измеренные вносимые потери и однородность соответствуют ожидаемым диапазонам, разветвитель ПЛК работает правильно. При проектировании учитываются старение и воздействие окружающей среды, поэтому высококачественный сплиттер ПЛК, установленный в подходящем корпусе, может надежно работать в течение многих лет при условии лишь регулярной очистки и проверки.
Сплиттер ПЛК — это компактное, но мощное пассивное устройство, которое обеспечивает эффективное совместное использование оптоволоконной инфраструктуры, а понимание его структуры, параметров, коэффициентов разделения и требований к установке имеет важное значение для проектирования и обслуживания высококачественных оптических сетей.
Для инженеров и покупателей B2B ключевым уроком является то, что сплиттер ПЛК следует рассматривать как критически важный, полностью определенный компонент, а не как простой аксессуар. Вносимые потери, однородность, диапазон длин волн, потери, зависящие от поляризации, обратные потери, температурный диапазон и механическая прочность — все это играет важную роль в том, будет ли сеть работать хорошо в течение всего срока службы.
Ознакомившись с типичными данными для различных коэффициентов разделения и стилей пакетов PLC Splitter, вы сможете быстро оценить каталоги, выполнить точные расчеты бюджета канала и выбрать лучшую конфигурацию PLC Splitter для каждого проекта. В сочетании с правильной установкой и обслуживанием разветвитель ПЛК становится надежным и предсказуемым элементом вашей конструкции, который помогает обеспечить высокую производительность для каждого пользователя в сети.
