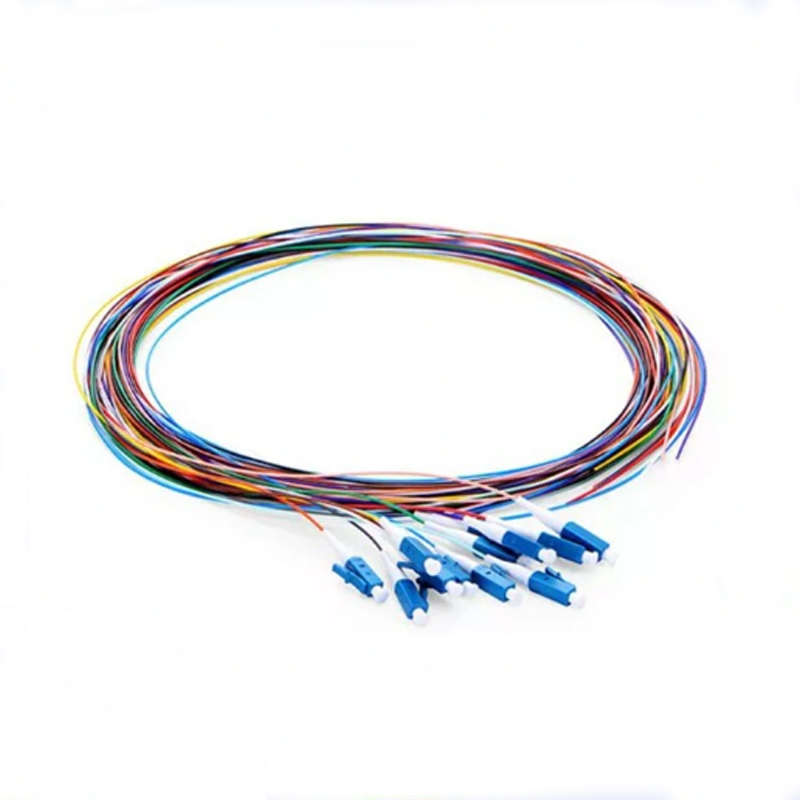

А SM Fiber Optic Cogtail для терминала Представляет универсальное, высокопроизводительное решение для подключения, разработанное для надежного окончания оптического сигнала в различных терминальных приложениях. Этот одномодный косичка служит критическим интерфейсом между волоконно-оптическими кабелями и терминальным оборудованием, обеспечивая плавный переход в телекоммуникациях, данных и трансляции.
SKU: | |
---|---|
штат: | |
Количество: | |
PDF экспорт | |
Изготовленная с помощью Premium G.657 A2, нечувствительного к изгибам волокна , этот косичка обеспечивает исключительную производительность даже в сценариях жесткой маршрутизации, распространенных в установках терминалов, что минимизирует потерю сигнала, вызванные изгибами или ограничениями управления кабелями. Волокна прекращается со стандартными отраслевыми разъемами на одном конце, с опциями, включая SC, LC, FC и ST, обеспечивая совместимость практически со всеми типами терминальных оборудования.
Косильника имеет буферное покрытие на 900 мкм с защитной внешней курткой (опции LSZH или ПВХ) для улучшения обработки и долговечности во время установки и технического обслуживания. Каждая единица проходит комплексное тестирование на потери ввода, потери возврата и механическую стабильность, обеспечивая соответствие стандартам ITU-T и Telcordia для надежности соединения терминала.
Низкая потеря вставки ≤0,3 дБ при 1310 нм и 1550 нм длины волн, обеспечивая эффективную передачу сигнала.
Высокая доходная потери ≥50 дБ (UPC) или ≥60 дБ (APC) в зависимости от типа полировки, требований к конкретным соответствующим применению.
Благоприятный дизайн : поддерживает минимальный радиус изгиба 5 мм (динамический) и 30 мм (статический).
Несколько параметров разъема : доступны с разъемами SC, LC, FC или ST для соответствия интерфейсам оборудования терминала.
Легко-полосовое буферное покрытие, облегчающее быстрое и чистое прекращение во время установки.
Ботильны с цветовой кодировкой для легкой идентификации типов разъемов и количества клетчатки в терминальных панелях.
Диапазон рабочих температур : от -40 ° C до +85 ° C, подходит для различных терминальных сред.
Варианты куртки : LSZH (низкий уровень галогена с нолью дыма) для пожарной безопасности или ПВХ для чувствительных к стоимости применений.
Telcordia GR-326 Квалифицированный обеспечение долгосрочной надежности в телекоммуникационных терминальных приложениях.
Основное для соединения основных волокон к терминальным оборудованию в центральных офисах и удаленных терминалах. Поддерживает прекращение высокой плотности в ограниченной космической среде.
Основной компонент в жилых терминальных коробках , связывание волокон распределения с оптическими сетевыми терминалами (ONT). Инфрагтивное дизайнер имеет плотную маршрутизацию в потребительских помещениях.
Используется в промышленных системах управления для подключения оптоволоконных каналов к терминальным серверам и преобразователям протоколов. Поддерживает надежное общение в суровых промышленных средах.
Облегчает соединения между системами распределения волокна и вещательным оборудованием в студиях и заголовках. Поддерживает целостность сигнала для передачи видео высокой четкости.
Идеально подходит для подключения волоконно -оптических камер к записи и мониторингу терминалов в системах безопасности. Поддерживает передачу на большие расстояния с минимальной потерей сигнала.
Разъемы SC идеально подходят для общих терминальных приложений с их конструкцией толчка и высокой долговечностью.
Разъемы LC предлагают более высокую плотность для терминалов, ограниченных пространством.
Разъемы FC обеспечивают превосходную стабильность для склонных к вибрациям сред.
ST Connectors остаются совместимыми с устаревшим терминальным оборудованием. Выберите на основе интерфейса терминала, требований к плотности и условий окружающей среды.
Нечувствительное к изгибе волокно g.657 A2 уменьшает потерю сигнала от плотных изгибов (до 5 мм динамического радиуса), что является общей проблемой в терминальных коробках, где пространство маршрутизации кабеля ограничено. Это предотвращает снижение производительности, вызванное неправильной установкой или случайным изгибом вблизи терминалов.
Стандартные длины варьируются от 0,5 до 5 м , причем 1 м и 2 м наиболее распространены для терминальных применений. Более короткие длины (0,5 м) хорошо работают на панелях высокой плотности, в то время как более длинные длины (3-5 м) обеспечивают гибкость для терминалов с более сложными требованиями маршрутизации.
Нет. Этот косичка специально разработан для одномодового терминального оборудования . Использование его с помощью многомодного оборудования вызывает значительную потерю сигнала (> 10 дБ) из-за несоответствия диаметра моды между одномодовым и многомодным волокном. Всегда соответствуйте типам волокна между косичками и терминальным оборудованием.
Периодически осматривайте разъемы на наличие загрязнения и чистые с помощью салфетки без ворса и 99% изопропилового спирта по мере необходимости. Проверьте на наличие чрезмерного изгиба или напряжения вблизи терминальных соединений. Замените пылевые шапки после отключения, чтобы предотвратить загрязнение. Тестовая оптическая производительность ежегодно с использованием набора тестов на оптические потери для обеспечения потери вставки остается в пределах спецификаций.
Тип волокна | СМ | Мм |
Оптический тип кабеля | G652D G657AI G657A2 | G652D G657AI G657A2 |
Тип разъема | FC 、 SC 、 LC 、 ST | FC 、 SC 、 LC 、 ST |
Потеря Lnsertion | ≤0,3db | ≤0,4db |
Вернуть подъезд | PC≥50DB APC≥60DB UPC≥55DB | ≥35 дБ |
Спаривание долговечности | ≥1000times | |
Рабочая температура | -40 ℃ ~ +85 ℃ | |
Предел прочности | 70n |
Сертификат патента утилиты для оптоволокна для легкой проводки.pdf
Сертификат патента утилиты для инкапсуляции оптического сплиттера.
Сертификат патента утилиты для легкого доступа Splitter.pdf
Сертификат патентной модели утилиты для 6-ядерного кабельного сплиттера Box.pdf
Сертификат патента модели утилиты для подключаемого оптического сплиттера.pdf
Сертификат патента модели утилиты для разветвителя коробки для легкого расположения волокна.pdf
Сертификат патента утилиты для оптоволоконного разветвителя для легкой замены плагин.pdf
Сертификат патента модели утилиты для микроволокна Splitter.pdf
Патентная сертификат модели утилиты для оптического сплиттера PLC для типа карты DustProof.pdf
Сертификат патентной модели утилиты для коррозионной волоконно -оптической перемычки. PDF
